50.220تومان
ضمانت اصالت کالا
بازگشت وجه در صورت معیوب بودن
ارسال سریع و اکسپرس
امکان پرداخت درب محل

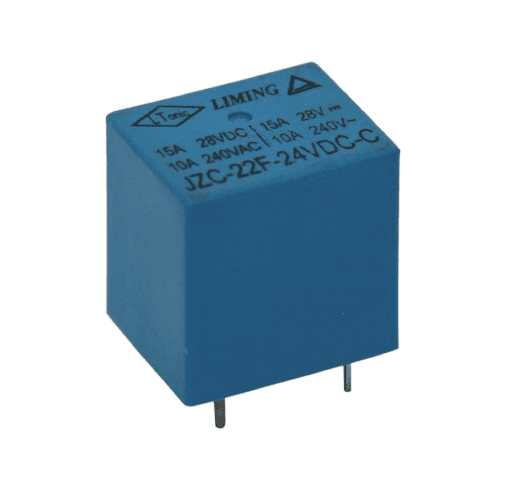

رله 24 ولت 5پین یا RELAY 24V 5PIN MILON کیس بلند یک رله الکترومکانیکی با ولتاژ تحریک ۲۴ ولت DC و طراحی با بدنهی بلند برای کاربردهای صنعتی یا پروژههایی است که نیاز به استحکام و تهویه بهتر دارند. این مدل از نوع SPDT (تک پل، دو پرتاب) و دارای ۵ پایه استاندارد است که امکان سوییچ کردن یک خروجی بین دو مسیر را فراهم میکند.
نحوه پایهبندی (Pinout)
COM (Common): پایه مشترک
NO (Normally Open): در حالت عادی قطع است – با تحریک وصل میشود
NC (Normally Closed): در حالت عادی وصل است – با تحریک قطع میشود
حتماً از دیود هرزگرد (مثلاً 1N4007) بین پایههای بوبین استفاده کنید، مخصوصاً هنگام استفاده با میکروکنترلرها (برای جلوگیری از ولتاژ معکوس).
از ترانزیستور درایور برای کنترل رله با آردوینو یا ESP32 استفاده کنید (مثلاً BC547 یا 2N2222).
کیس بلند به تهویه بهتر و طول عمر بیشتر کمک میکند.
| Feature | Specification |
|---|---|
| پکیج (Package) | |
| تعداد در بسته | |
| بستهبندی (Packing) | |
| ولتاژ تحریک (Coil) | 24V DC |
| تعداد پایهها | 5 عدد |
| نوع رله | SPDT (Single Pole Double Throw) |
| جریان سوئیچینگ | تا 10 آمپر |
| ولتاژ سوئیچینگ AC | تا 10 آمپر در 250 ولت AC |
| ولتاژ سوئیچینگ DC | تا 10 آمپر در 30 ولت DC |
| کاربردها | اتوماسیون صنعتی، کنترل لامپ/موتور، خانه هوشمند |
