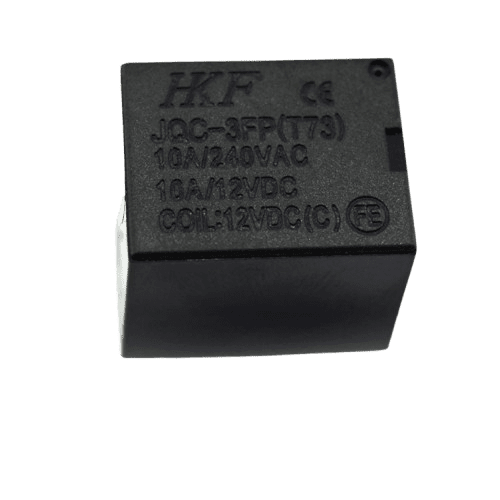

رله 12 ولت 4 پین میلون یا RELAY 12V 4PIN MILON یک رله الکترومکانیکی کوچک و کاربردی است که با ولتاژ تحریک ۱۲ ولت DC کار میکند. این مدل دارای ۴ پایه بوده و از نوع SPST (Single Pole Single Throw) یا SPDT با پایه حذفشده است. معمولاً در پروژههای سادهتر یا مدارهای جمعوجور استفاده میشود.
ترتیب پایههای رله 4 پین MILON
COIL1 و COIL2: پایههای تغذیه بوبین (12 ولت DC)
COM: پایه مشترک ورودی
NO: خروجی که در حالت عادی قطع است (وصل با تحریک بوبین)
گاهی بهجای NO، پایه NC وصل شده و با تحریک قطع میشود. بسته به مدل ممکن است متغیر باشد.
مدارات ساده قطع و وصل برق
پروژههای آردوینو و ESP32
کنترل رله با ترانزیستور یا ماژول درایور
سیستمهای کنترل روشنایی یا فن
برای راهاندازی با میکروکنترلر نیاز به درایور (مثل ترانزیستور NPN + دیود هرزگرد) دارید.
اگر به دنبال رله با دو خروجی (NO و NC) هستید، باید از مدل 5 پین استفاده کنید.
| Feature | Specification |
|---|---|
| پکیج (Package) | |
| تعداد در بسته | |
| بستهبندی (Packing) | |
| ولتاژ تحریک (Coil) | 12 ولت DC |
| تعداد پایهها | 4 عدد |
| نوع رله | SPST یا SPDT سادهشده |
| جریان سوئیچینگ | تا 10 آمپر |
| ولتاژ سوئیچینگ AC | 250 ولت AC (حداکثر) |
| ولتاژ سوئیچینگ DC | 30 ولت DC (حداکثر) |
| حداکثر جریان خروجی | 10 آمپر |
