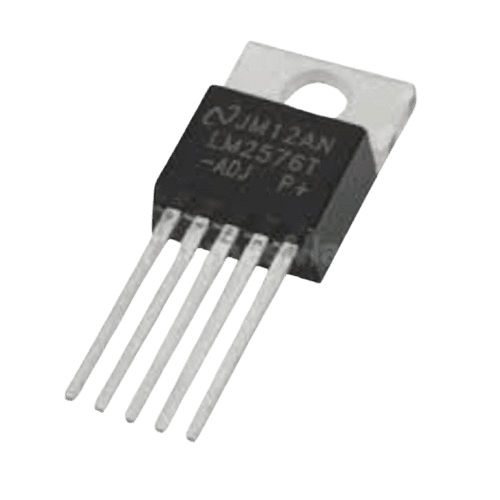

LM2576T-ADJ DIP رگولاتور

ویژگی‌های کلیدی

1. ولتاژ خروجی قابل تنظیم:
   • خروجی از 1.23 ولت تا 37 ولت قابل تنظیم است.
2. ظرفیت جریان بالا:
   • تا 3 آمپر جریان خروجی را فراهم می‌کند.
3. بازدهی بالا:
   • طراحی سوئیچینگ با بازدهی تا 90%.
4. پکیج TO-220:
   • برای نصب آسان روی برد و امکان استفاده از هیت‌سینک جهت دفع گرما.
5. مدار محافظ داخلی:
   • شامل محافظت در برابر اضافه‌بار، افزایش دما و اتصال کوتاه.
6. سازگاری با قطعات جانبی استاندارد:
   • ساده‌سازی طراحی مدار با نیاز به تعداد کمی از قطعات خارجی.

کاربردها

1. منابع تغذیه سوئیچینگ:
   • طراحی منبع تغذیه DC با بازده بالا.
2. تجهیزات صنعتی:
   • تنظیم ولتاژ در دستگاه‌های کنترل و سنجش.
3. مدارهای میکروکنترلر:
   • تامین ولتاژ دقیق برای پردازنده‌ها و سنسورها.
4. شارژر باتری:
   • کنترل ولتاژ شارژ باتری‌های لیتیومی و سربی.
5. سیستم‌های قابل حمل:
   • کاهش مصرف انرژی و افزایش کارایی.

مدار نمونه

قطعات مورد نیاز:

• LM2576T-ADJ: رگولاتور
• دیود شاتکی (1N5822): برای محافظت و یکسوسازی
• خازن ورودی و خروجی: برای کاهش نویز (معمولاً 470 میکروفاراد)
• سلف (Inductor): با مقدار مناسب (47-100 میکروهانری)
• مقاومت تقسیم ولتاژ: برای تنظیم ولتاژ خروجی

نحوه اتصال:

1. پایه VIN به ولتاژ ورودی متصل شود.
2. پایه VOUT به خروجی مدار متصل شود.
3. مقاومت‌های تقسیم ولتاژ (R1 و R2) برای تنظیم ولتاژ خروجی متصل شوند.
4. خازن‌ها در ورودی و خروجی برای فیلترکردن نویز قرار داده شوند.
5. دیود شاتکی در مسیر جریان خروجی برای محافظت قرار گیرد.
6. سلف بین خروجی و بار قرار گیرد.

فرمول محاسبه ولتاژ خروجی

VOUT=1.23×(1+R2R1)V_{OUT} = 1.23 \times \left(1 + \frac{R2}{R1}\right)VOUT​=1.23×(1+R1R2​)

• R1 و R2: مقاومت‌های تقسیم ولتاژ برای تنظیم خروجی.
• 1.23 ولت: ولتاژ مرجع داخلی.

مزایا و معایب

مزایا:

• تنظیم ولتاژ دقیق: با استفاده از مقاومت‌های تقسیم ولتاژ.
• توان خروجی بالا: جریان خروجی تا 3 آمپر.
• کارایی بالا: به دلیل استفاده از فناوری سوئیچینگ.
• محافظت داخلی: امنیت بالاتر مدار در برابر آسیب‌های احتمالی.

معایب:

• نیاز به قطعات خارجی مانند دیود، سلف و خازن.
• حساسیت به طراحی دقیق PCB برای کاهش نویز.

نکات مهم در طراحی

1. مدیریت حرارت:
   • استفاده از هیت‌سینک برای جلوگیری از داغ شدن بیش از حد در جریان‌های بالا.
2. انتخاب سلف مناسب:
   • سلف با جریان اشباع بالا و مقدار مناسب برای عملکرد پایدار.
3. خازن ورودی و خروجی:
   • استفاده از خازن‌های با ESR پایین برای کاهش ریپل ولتاژ.
4. طراحی PCB:
   • مسیرهای جریان باید کوتاه و پهن باشند تا افت ولتاژ و نویز کاهش یابد.
