رگولاتور خطی LM317MDTرگولاتور قابل تنظیم LM317MDT-TR | معرفی و مشخصات فنی

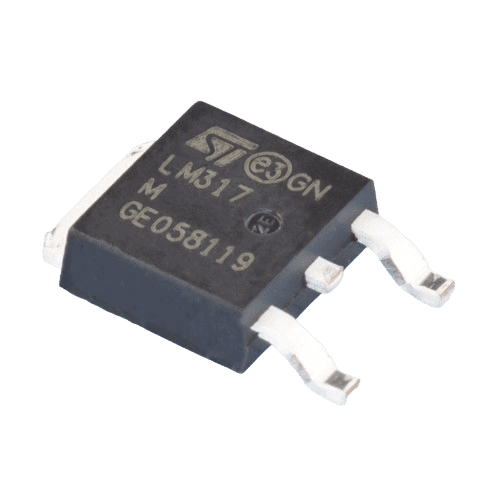

LM317MDT-TR یک رگولاتور ولتاژ خطی قابل تنظیم است که در پکیج DPAK عرضه می‌شود. این تراشه می‌تواند ولتاژ خروجی بین 1.25V تا 37V را تأمین کند و حداکثر جریان 1.5A را پشتیبانی می‌کند. LM317 برای مدارهای تأمین تغذیه با ولتاژ متغیر، شارژرهای باتری، منابع تغذیه آزمایشگاهی و مدارهای تثبیت ولتاژ بسیار مناسب است.
🔹 نحوه تنظیم ولتاژ خروجی
ولتاژ خروجی توسط دو مقاومت R1 و R2 تنظیم می‌شود و با استفاده از فرمول زیر محاسبه می‌شود:
Vout=1.25V×(1+R2R1)+IADJ×R2V_{out} = 1.25V \times \left( 1 + \frac{R2}{R1} \right) + I_{ADJ} \times R2
مقادیر پیشنهادی:
- R1 = 240Ω (ثابت)
- R2 = متغیر برای تنظیم ولتاژ خروجی
🔹 مدار نمونه برای تنظیم ولتاژ خروجی 5V، 12V و 24V
📌 تنظیم خروجی 5V:
- R1 = 240Ω
- R2 = 720Ω
📌 تنظیم خروجی 12V:
- R1 = 240Ω
- R2 = 2KΩ
📌 تنظیم خروجی 24V:
- R1 = 240Ω
- R2 = 4.6KΩ
🔹 ویژگی‌های مهم LM317MDT-TR
✅ قابل تنظیم از 1.25V تا 37V
✅ قابلیت تأمین 1.5A جریان خروجی
✅ دارای حفاظت حرارتی و جریان بیش از حد
✅ پکیج SMD مناسب برای مدارهای کم‌حجم و صنعتی
✅ استفاده آسان در منابع تغذیه متغیر و تثبیت‌کننده‌های ولتاژ
📌 LM317MDT-TR یک گزینه عالی برای پروژه‌های تغذیه ولتاژ متغیر و تثبیت ولتاژ است و در مدارهای الکترونیکی حرفه‌ای و نیمه‌حرفه‌ای کاربرد گسترده‌ای دارد. 🚀
| Feature | Specification |
|---|---|
| نوع رگولاتور | ولتاژ قابل تنظیم خطی |
| ولتاژ خروجی | 1.25V تا 37V |
| حداکثر جریان خروجی | 1.5A |
| ولتاژ ورودی (حداکثر) | 40V |
| افت ولتاژ (Dropout Voltage) | حدود 3V در 1.5A |
| جریان بایاس (Quiescent Current) |
حدود 1.5mA
|
| حفاظت حرارتی | ✅ دارد |
