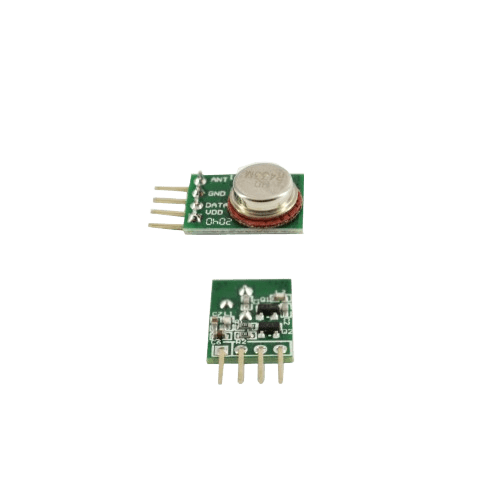

ماژول JMR-TX1-433MHz یک فرستنده رادیویی با فرکانس کاری 433 مگاهرتز است که برای انتقال داده‌ها در سیستم‌های ارتباط بی‌سیم مورد استفاده قرار می‌گیرد. این ماژول به دلیل هزینه پایین، مصرف انرژی کم و طراحی ساده، انتخابی محبوب برای کاربردهای مختلف مانند کنترل از راه دور، سیستم‌های امنیتی و پروژه‌های اینترنت اشیا (IoT) است.

ویژگی‌های کلیدی JMR-TX1-433MHz

1. فرکانس پایدار: انتقال داده در فرکانس 433 مگاهرتز، مناسب برای ارتباط بی‌سیم.
2. توان مصرفی پایین: مناسب برای دستگاه‌های قابل حمل.
3. مدولاسیون ASK/OOK: برای انتقال ساده و موثر داده‌ها.
4. پشتیبانی از ولتاژ کاری گسترده: امکان استفاده در مدارهایی با ولتاژ‌های مختلف.
5. اندازه کوچک: مناسب برای پروژه‌هایی با محدودیت فضا.
6. محدوده کاری بالا: توانایی پوشش تا 200 متر در شرایط ایده‌آل.

کاربردها

1. کنترل از راه دور: مانند کنترل درب‌های پارکینگ و وسایل خانگی.
2. سیستم‌های امنیتی: ارسال سیگنال هشدار از سنسورها به مرکز کنترل.
3. پروژه‌های اینترنت اشیا (IoT): ارتباط بین دستگاه‌های متصل.
4. دیتالاگرها: ارسال داده‌های سنسور به گیرنده.
5. سیستم‌های روشنایی هوشمند: کنترل بی‌سیم چراغ‌ها.

نحوه استفاده از ماژول JMR-TX1-433MHz

1. تغذیه ماژول:
   • پایه VCC را به ولتاژ 5 ولت متصل کنید.
   • پایه GND را به زمین متصل کنید.
2. ورودی داده:
   • سیگنال داده دیجیتال (مانند خروجی میکروکنترلر یا آردوینو) را به پایه DATA متصل کنید.
   • داده ورودی می‌تواند سیگنال سریال یا پالس‌های دیجیتال باشد.
3. اتصال آنتن:
   • برای بهبود محدوده ارتباطی، یک آنتن سیمی (به طول حدود 17 سانتی‌متر) به پایه ANT متصل کنید.
4. فرستادن داده:
   • با ارسال سیگنال به پایه DATA، داده‌ها به صورت بی‌سیم ارسال می‌شوند.

مدار نمونه با آردوینو

اتصال‌ها:

• VCC: به پایه 5 ولت آردوینو
• GND: به GND آردوینو
• DATA: به یکی از پایه‌های دیجیتال آردوینو (مثلاً D2)
• ANT: اتصال یک سیم به عنوان آنتن

نکات مهم در استفاده از JMR-TX1-433MHz

1. آنتن مناسب: برای بهبود برد و کیفیت سیگنال، از یک آنتن مناسب استفاده کنید.
2. محیط کاری: عملکرد ماژول ممکن است تحت تأثیر موانع فیزیکی و نویزهای محیطی قرار بگیرد.
3. محدودیت داده: این ماژول برای انتقال داده‌های ساده و نه برای ارسال حجم بالای اطلاعات مناسب است.
4. همگام‌سازی با گیرنده: از ماژول گیرنده مشابه (مانند JMR-RX1) برای دریافت داده استفاده کنید.
5. تطبیق ولتاژ: اگر از میکروکنترلری با ولتاژ کاری 3.3 ولت استفاده می‌کنید، از مبدل سطح ولتاژ برای پایه DATA استفاده کنید.
