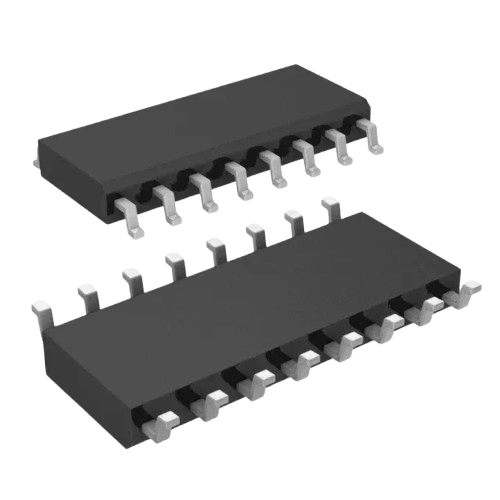

IC ULN2003ADR copy ST

ویژگی‌های کلیدی:

1. 7 کانال مستقل:
   ULN2003ADR دارای 7 درایور دارلینگتون است که هرکدام می‌توانند به صورت جداگانه بارهایی مانند رله‌ها، LEDها، و موتورها را کنترل کنند.
2. پشتیبانی از ولتاژهای بالا:
   این آی‌سی می‌تواند بارهایی با ولتاژ حداکثر 50 ولت را کنترل کند.
3. جریان بالا:
   هر کانال توانایی تأمین حداکثر 500 میلی‌آمپر جریان را دارد (در صورت نیاز به جریان بیشتر، می‌توان کانال‌ها را موازی کرد).
4. دیودهای آزادکننده داخلی:
   دیودهای داخلی برای حفاظت از آی‌سی در برابر ولتاژ برگشتی (معمولاً در بارهای القایی مانند رله‌ها و موتورها) تعبیه شده‌اند.
5. سازگاری با منطق TTL/CMOS:
   این ویژگی امکان اتصال مستقیم به میکروکنترلرها و مدارهای دیجیتال را فراهم می‌کند.

کاربردهای ULN2003ADR:

• کنترل رله‌ها:
  برای روشن و خاموش کردن بارهای AC یا DC با استفاده از رله‌ها.
• درایو LED‌ها:
  مناسب برای مدارهایی با تعداد زیادی LED یا ماتریس LED.
• کنترل موتورهای DC:
  برای راه‌اندازی موتورهای کوچک DC یا استپر موتورها.
• بوق‌ها و بلندگوها:
  برای فعال‌سازی بارهای صوتی.
• مدارهای صنعتی:
  در سیستم‌های صنعتی که نیاز به کنترل بارهای با ولتاژ و جریان بالا دارند.

• ---

  مدار نمونه:

  کنترل یک رله با ULN2003ADR:

  1. اتصالات:
     • پین ورودی (IN1) به پایه خروجی میکروکنترلر.
     • پایه خروجی (OUT1) به یک سر سیم‌پیچ رله.
     • سر دیگر سیم‌پیچ رله به منبع تغذیه مثبت.
     • پین COM به منبع تغذیه مثبت برای فعال‌سازی دیودهای داخلی.
  2. عملکرد:
     • وقتی ورودی IN1 بالا (High) باشد، رله فعال می‌شود.
     • دیود داخلی ولتاژ برگشتی سیم‌پیچ رله را خنثی می‌کند.

  ---

  مزایا:

  • طراحی ساده و جمع‌وجور.
  • حفاظت داخلی با دیودهای آزادکننده.
  • قابلیت کنترل بارهای ولتاژ و جریان بالا.
