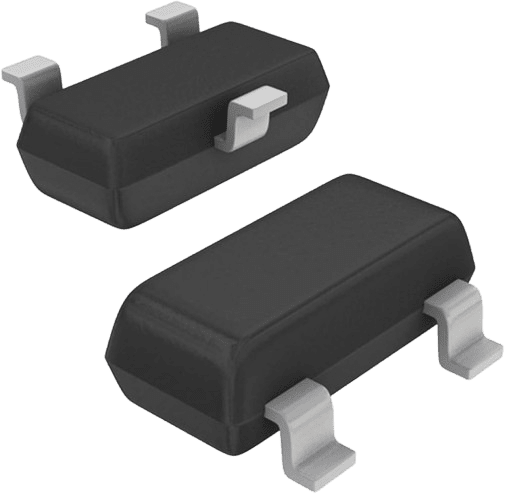

AO3401A ماسفت

ویژگی‌های کلیدی AO3401A

1. ترانزیستور N-Channel MOSFET: این ترانزیستور برای سوئیچینگ و کنترل جریان در مدارهای با ولتاژ پایین استفاده می‌شود.
2. مقاومت کم در حالت روشن (Rds(on)): با مقاومت بسیار کم در حالت روشن (80mΩ)، این ترانزیستور از نظر کارایی بالا در مدارهای سوئیچینگ و مصرف انرژی بهینه است.
3. ولتاژ و جریان مناسب: این ترانزیستور می‌تواند جریان‌های تا ۵.۸ آمپر را با ولتاژ ۳۰ ولت تحمل کند.
4. بسته‌بندی SOT-23: بسته‌بندی SMD (Surface Mount Device) باعث می‌شود این ترانزیستور برای استفاده در مدارهای سطحی و دستگاه‌های فشرده مناسب باشد.
5. محدوده دمایی وسیع: عملکرد صحیح در دمایی بین -55°C تا +150°C، که آن را برای استفاده در محیط‌های صنعتی و سخت مناسب می‌کند.

کاربردها

• مدارهای سوئیچینگ DC-DC: AO3401A در مدارهای تبدیل DC به DC به عنوان سوئیچ به کار می‌رود.
• مدارهای قدرت پایین: برای سوئیچینگ و کنترل دستگاه‌هایی که نیاز به مصرف انرژی کم دارند، مانند میکروکنترلرها و تجهیزات همراه.
• مدارهای دیجیتال: استفاده در مدارهای منطقی و سوئیچینگ که نیاز به کارایی بالا و مصرف کم انرژی دارند.
• پروژه‌های باتری‌خور: مناسب برای مدارهایی که از باتری تغذیه می‌شوند و نیاز به کاهش مصرف انرژی دارند.
• تقویت‌کننده‌های صوتی کوچک: در پروژه‌هایی که تقویت سیگنال‌های ضعیف با جریان کم مورد نیاز است.

مدار نمونه:

1. مدار سوئیچینگ ساده (برای کنترل یک بار):
   • دریفت (D) به زمین یا منبع بار متصل می‌شود.
   • کانال (S) به بار متصل می‌شود.
   • گیت (G) به یک ولتاژ مثبت (مثلاً 3.3V یا 5V) از طریق یک مقاومت مناسب متصل می‌شود تا ترانزیستور را روشن کند.

   در این حالت، وقتی گیت به ولتاژ مناسب برسد، ترانزیستور روشن می‌شود و جریان از کانال به دریفت عبور می‌کند.

2. مدار تقویت‌کننده کوچک (برای افزایش جریان سیگنال):
   • گیت (G) سیگنال ورودی است.
   • دریفت (D) خروجی تقویت‌شده است.
   • کانال (S) به زمین یا ولتاژ مرجع متصل است.

مزایا

• عملکرد سریع و کارآمد: این ترانزیستور برای سوئیچینگ سریع و کارایی بالا در مدارهای با ولتاژ پایین ایده‌آل است.
• مقاومت کم در حالت روشن: Rds(on) پایین، که به کاهش اتلاف انرژی در مدار کمک می‌کند.
• ابعاد کوچک: بسته‌بندی SOT-23 مناسب برای مدارهای کوچک و فشرده.
• مصرف کم انرژی: مناسب برای استفاده در سیستم‌های کم‌مصرف.

توجهات طراحی

• ولتاژ گیت-دریفت: اطمینان حاصل کنید که ولتاژ گیت در محدوده 2V تا 3V است تا از سوختن ترانزیستور جلوگیری شود.
• حفاظت در برابر جریان‌های بالا: اگر جریان از مقدار ۵.۸ آمپر بیشتر شود، ترانزیستور می‌تواند آسیب ببیند. بنابراین باید از آن در مدارهایی با جریان بالا اجتناب کرد یا از مدارهای حفاظتی استفاده کرد.
