9.600تومان

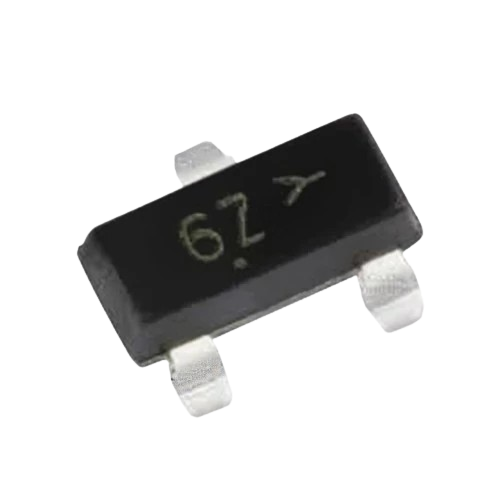

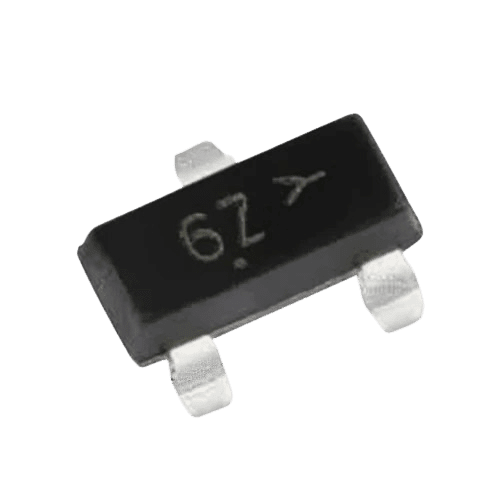

MMBF170LT1G یک ماسفت (MOSFET) N-Channel Enhancement Mode ولتاژ بالا و جریان پایین است که توسط شرکت onsemi (یا قبلاً ON Semiconductor) تولید میشود. این ماسفت مناسب برای سوئیچینگ عمومی، راهاندازی بارهای کوچک و تقویتکنندگی در مدارهای الکترونیکی است.
تحمل ولتاژ بالا (Vds تا 60V):
مناسب برای بارهای با ولتاژ متوسط.
بستهبندی SMD کوچک:
مناسب برای بردهای جمع و جور با نیاز به قطعات نصب سطحی (SMD).
سوئیچینگ سریع:
پاسخدهی مناسب برای پروژههای سوئیچینگ فرکانس بالا.
کاربرد گسترده:
برای پروژههای DIY، الکترونیک صنعتی سبک و مدارهای قدرت پایین.
سوئیچ بارهای کوچک (موتورهای کوچک، رلههای کوچک، LEDهای توان بالا)
منابع تغذیه سوئیچینگ ولتاژ پایین
تقویتکنندههای سیگنال RF یا آنالوگ
مدارهای محافظتی ولتاژ
پروژههای مبتنی بر آردوینو، STM32، ESP32 و دیگر میکروکنترلرها
برای روشن شدن کامل (Saturation Mode) معمولاً به گیت ولتاژ 10 ولت نیاز دارد؛ در ولتاژهای پایینتر (مثلاً 5V) نیز کار میکند ولی با Rds(on) بالاتر.
یک مقاومت سری کوچک (مثلاً 100Ω) روی گیت توصیه میشود تا جلوی نوسانهای ناخواسته گرفته شود.
مقاومت Pull-down گیت (مثلاً 10kΩ) برای جلوگیری از شناور ماندن گیت ضروری است.
MMBF170LT1G بخاطر ویژگی ولتاژ بالا و جریان متوسط، انتخاب عالی برای پروژههایی است که فضای کم و قابلیت سوئیچینگ ولتاژهای نسبتاً بالا (مثلاً 24V یا 48V) نیاز دارند.
| Feature | Specification |
|---|---|
| پکیج (Package) | |
| تعداد در بسته | |
| بستهبندی (Packing) | |
| نوع ماسفت | N-Channel |
| حداکثر ولتاژ درین-سورس (Vds) | 60 ولت |
| مقاومت در حالت روشن (Rds(on)) | حدود 5Ω @ Vgs = 10V |
| حداکثر جریان درین (Id) | 0.5 آمپر (در دمای 25°C) |
| ولتاژ گیت-سورس (Vgs) | ±20 ولت (ماکزیمم تحمل) |
| توان تلف شده (Pd) | 225 میلیوات (در دمای 25°C) |
| دمای کاری | -55°C تا +150°C |
| GPS ANTENNA EXTERNAL | مناسب ترین قیمت در بازار ایران |
|---|
