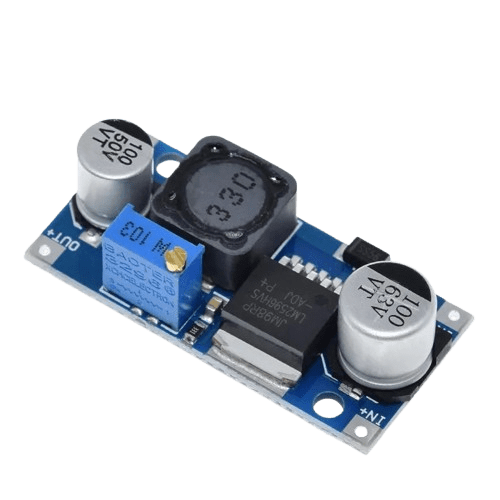

ماژول مبدل DC-DC LM2596HVS

بررسی تخصصی ماژول منبع تغذیه سوئیچینگ

ماژول LM2596HVS یک مبدل DC-DC سوئیچینگ Step-Down (کاهنده) با کارایی بالا و قابلیت‌های پیشرفته است که برای کاربردهای صنعتی و حرفه‌ای طراحی شده است.

مشخصات فنی جامع

پارامترهای اصلی

• تراشه مرکزی: LM2596HVS (نسخه صنعتی)

• نوع مبدل: Buck Converter (Step-Down)

• ولتاژ ورودی: 4V تا 60V DC

• ولتاژ خروجی: 1.25V تا 57V DC (قابل تنظیم)

• جریان خروجی: حداکثر 3A پیوسته

• راندمان: تا 92%

• فرکانس سوئیچینگ: 150kHz

• دمای کاری: -40°C تا +125°C

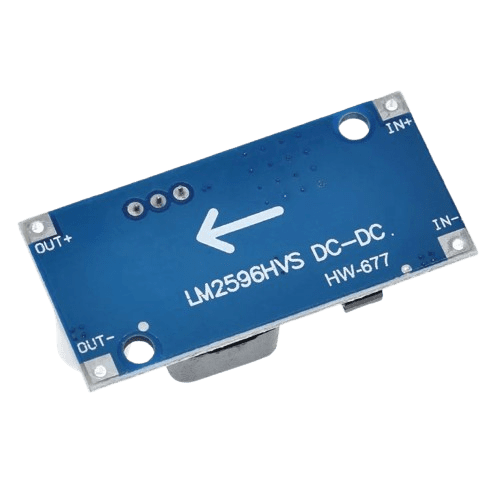

نقشه اتصالات دقیق

• VIN: ورودی مثبت (4V – 60V DC)

• GND: زمین مشترک

• VOUT: خروجی مثبت (1.25V – 57V DC)

• ADJ: پایه تنظیم ولتاژ خروجی

ویژگی‌های کلیدی

✅ مزایای برجسته

• محدوده ولتاژ ورودی بسیار وسیع (4V-60V)

• جریان خروجی بالا تا 3A پیوسته

• راندمان استثنایی تا 92%

• محافظت حرارتی داخلی

• محافظت اضافه جریان (Current Limit)

• پایداری فوق‌العاده در برابر تغییرات بار

⚠️ محدودیت‌ها

• نیاز به خنک‌کنندگی مناسب در جریان‌های بالا

• ابعاد نسبتاً بزرگ

• حساسیت به نوسانات سریع ورودی

راه‌اندازی عملی

تجهیزات مورد نیاز

• منبع تغذیه ورودی (باتری یا آداپتور)

• بار مناسب (مصرف کننده)

• مولتی‌متر برای تنظیم ولتاژ

• هیت‌سینک (برای جریان‌های بالا)

پروژه‌های کاربردی

• منبع تغذیه آزمایشگاهی قابل تنظیم

• کنترل سرعت موتور DC

• شارژر باتری‌های لیتیوم و سربی-اسیدی

• منبع تغذیه سیستم‌های آردوینو و رزبری پای

• درایور LED های پرقدرت

• منبع تغذیه آمپلی‌فایرهای صوتی

محاسبات توان و جریان

محدودیت‌های توان

• حداکثر توان خروجی: 75W (در 25V/3A)

• تلفات توان: (Vin – Vout) × Iout

• راندمان واقعی: 85%-92% بسته به شرایط کاری

نکات فنی حیاتی

هشدارهای مهم

• ولتاژ ورودی را از 60V تجاوز ندهید

• از اتصال کوتاه خروجی جلوگیری کنید

• برای جریان‌های بالای 2A از هیت‌سینک استفاده کنید

• خازن‌های ورودی و خروجی را حذف نکنید

راه‌حل‌های بهینه‌سازی

• نصب خازن 100μF/63V در ورودی

• نصب خازن 470μF/35V در خروجی

• استفاده از هیت‌سینک 10×10cm برای جریان 3A

• اضافه کردن دیود شاتکی برای محافظت معکوس

مقایسه با سایر مبدل‌ها

در مقابل نسخه معمولی LM2596

• محدوده ولتاژ ورودی بالاتر (60V در مقابل 40V)

• دمای کاری وسیع‌تر

• قابلیت اطمینان بیشتر

• قیمت بالاتر

در مقابل مبدل‌های مدرن

• فرکانس سوئیچینگ پایین‌تر

• راندمان کمی پایین‌تر

• ساختار ساده‌تر و قابل اعتمادتر

راه‌حل‌های عیب‌یابی

مشکلات متداول و حل آن‌ها

• خروجی ناپایدار: بررسی خازن‌های ورودی و خروجی

• گرمای بیش از حد: اضافه کردن هیت‌سینک

• ولتاژ خروجی تنظیم نمی‌شود: تعویض پتانسیومتر

• نویز خروجی: اضافه کردن خازن سرامیکی موازی

پروژه‌های خلاقانه

💡 ایده‌های کاربردی

• منبع تغذیه قابل برنامه‌ریزی

• کنترلر نور LED های پرقدرت

• درایور پمپ آب DC

• منبع تغذیه سیستم‌های رادیو آماتور

• مبدل ولتاژ خودرویی (12V به 5V/9V)

جمع‌بندی نهایی

ماژول LM2596HVS یک راه‌حل صنعتی و بسیار قابل اعتماد برای تبدیل ولتاژ DC با محدوده وسیع ورودی، جریان خروجی بالا و راندمان عالی است.

توصیه نهایی:

اگر به دنبال یک مبدل DC-DC قدرتمند، قابل اعتماد و با قابلیت تنظیم دقیق برای کاربردهای صنعتی و حرفه‌ای هستید، LM2596HVS انتخاب ایده‌آلی است.

این ماژول به دلیل سادگی، استحکام و قابلیت اطمینان بالا، برای طیف گسترده‌ای از کاربردهای صنعتی، آزمایشگاهی و پروژه‌های الکترونیکی قدرت کاملاً مناسب می‌باشد.
