ماژول شارژر 2سل 2CELL
۵۰,۱۶۰ تومان
بازخورد درباره این کالا
بازخورد شما درباره ماژول شارژ 2سل tp5100 2cell
بازخورد خود را بنویسید ثبت اطلاعات
گزارش قیمت برای ماژول شارژ 2سل tp5100 2cell
تومان
ثبت اطلاعات
ویدیو:
نمودار قیمت

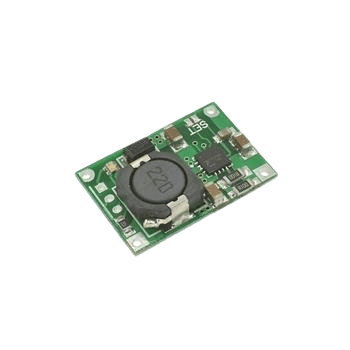

ماژول شارژ 2سل tp5100 2cell
جزئیات ارسال
ماژول شارژ 2سل tp5100 2cell
tp5100 2cell
ماژول شارژ TP5100 یک راه‌حل کارآمد برای شارژ باتری‌های لیتیوم‌یون 1 سل (4.2 ولت) یا 2 سل (8.4 ولت) است. این ماژول با قابلیت تنظیم جریان شارژ تا 2 آمپر، برای پروژه‌های DIY، رباتیک، پاوربانک و ابزارهای قابل حمل ایده‌آل میباشد.
🛡️ ویژگی‌های حفاظتی
-
محافظت در برابر اتصال معکوس باتری
-
محافظت در برابر اتصال کوتاه
-
محافظت در برابر دمای بالا (خاموشی در دمای بالا)
-
محافظت در برابر ولتاژ ورودی پایین یا بالا
-
محافظت در برابر جریان بیش از حد
🔌 نحوه تنظیم حالت شارژ
-
حالت 1 سل (4.2V): پین CS را باز بگذارید (بدون اتصال)
-
حالت 2 سل (8.4V): پین CS را به پین VREG متصل کنید (از طریق جامپر)
-
غیرفعال‌سازی شارژ: پین CS را به GND متصل کنید
توجه: تغییر حالت شارژ باید در حالت خاموش بودن ماژول انجام شود.
⚠️ نکات مهم در استفاده
-
ولتاژ ورودی مناسب: برای شارژ 2 سل، ولتاژ ورودی حداقل 10 ولت توصیه می‌شود.
-
خنک‌سازی: در جریان‌های بالا (بیش از 1.5 آمپر)، استفاده از هیت‌سینک یا تهویه مناسب برای جلوگیری از گرم شدن بیش از حد ماژول ضروری است.
-
تنظیم جریان شارژ: با تغییر مقاومت Rs می‌توان جریان شارژ را تنظیم کرد.
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمب کالا باز نشده باشد.
آیا قیمت مناسب تری سراغ دارید؟
مرا اگاه کن
محصولات مشابه
ماژول شارژر TC4056
۱۲,۶۰۰ تومان
ماژول شارژر باطری 18650 با TYPE C
۳۶۷,۲۰۰ تومان
ماژول شارژر 3سل 10 آمپر 3CELL 10A
۴۲,۰۰۰ تومان
ماژول شارژر باطری 18650 با MICRO USB
۱۳۹,۲۰۰ تومان
5CELL 15A ماژول شارژر 5 سل 15 آمپر
۹۱,۲۰۰ تومان
ماژول شارژر TYPE C TP4056
۱۳,۲۰۵ تومان
6CELL 12A ماژول شارژر 6 سل12 آمپر
۸۰,۴۰۰ تومان
نقد و بررسی
ماژول شارژ 2سل tp5100 2cellماژول شارژ TP5100 یک راه‌حل کارآمد برای شارژ باتری‌های لیتیوم‌یون 1 سل (4.2 ولت) یا 2 سل (8.4 ولت) است. این ماژول با قابلیت تنظیم جریان شارژ تا 2 آمپر، برای پروژه‌های DIY، رباتیک، پاوربانک و ابزارهای قابل حمل ایده‌آل میباشد.
🛡️ ویژگی‌های حفاظتی
-
محافظت در برابر اتصال معکوس باتری
-
محافظت در برابر اتصال کوتاه
-
محافظت در برابر دمای بالا (خاموشی در دمای بالا)
-
محافظت در برابر ولتاژ ورودی پایین یا بالا
-
محافظت در برابر جریان بیش از حد
🔌 نحوه تنظیم حالت شارژ
-
حالت 1 سل (4.2V): پین CS را باز بگذارید (بدون اتصال)
-
حالت 2 سل (8.4V): پین CS را به پین VREG متصل کنید (از طریق جامپر)
-
غیرفعال‌سازی شارژ: پین CS را به GND متصل کنید
توجه: تغییر حالت شارژ باید در حالت خاموش بودن ماژول انجام شود.
⚠️ نکات مهم در استفاده
-
ولتاژ ورودی مناسب: برای شارژ 2 سل، ولتاژ ورودی حداقل 10 ولت توصیه می‌شود.
-
خنک‌سازی: در جریان‌های بالا (بیش از 1.5 آمپر)، استفاده از هیت‌سینک یا تهویه مناسب برای جلوگیری از گرم شدن بیش از حد ماژول ضروری است.
-
تنظیم جریان شارژ: با تغییر مقاومت Rs می‌توان جریان شارژ را تنظیم کرد.
مشخصات فنی ماژول TP5100
| Feature | Specification |
|---|---|
| ولتاژ ورودی | 5 تا 18 ولت DC (محدوده پیشنهادی: 5 تا 15 ولت) |
| ولتاژ شارژ خروجی | 4.2 ولت (1S) یا 8.4 ولت (2S) |
| جریان شارژ | قابل تنظیم از 0.1 تا 2 آمپر (معمولاً 1.5 آمپر) |
| فرکانس سوئیچینگ | 400 کیلوهرتز |
| ابعاد ماژول | تقریباً 25 × 17 × 5 میلی‌متر |
| نشانگرهای LED | قرمز (در حال شارژ)، آبی (شارژ کامل یا بدون باتری) |
| تنظیم حالت 1S/2S | از طریق جامپر لحیم‌کاری شده روی برد |
توضیحات تکمیلی
ماژول شارژ 2سل tp5100 2cell| مشخصات دیگر |
|
|---|
