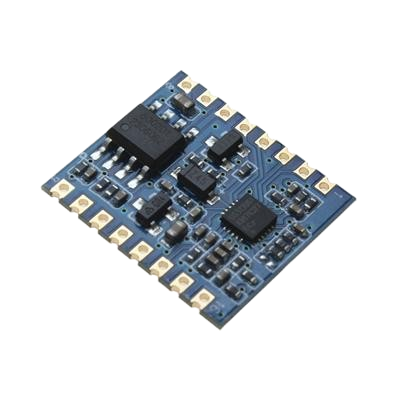

ماژول آمپلی فایر HLK-V23P

بررسی تخصصی ماژول پردازش صوتی هوشمند

ماژول آمپلی فایر HLK-V23P یک راه‌حل پیشرفته و همه‌کاره برای سیستم‌های صوتی هوشمند نسل جدید است که قابلیت‌های پردازش صدا و ارتباطات پیشرفته را یکپارچه کرده است.

مشخصات فنی جامع

پارامترهای اصلی

• تراشه مرکزی: HLK-V23P (SOC پیشرفته)

• توان خروجی: 3W-5W RMS (در 4Ω)

• ولتاژ تغذیه: 3.3V تا 5V DC

• امپدانس اسپیکر: 4Ω تا 8Ω

• رابط‌های ارتباطی: UART، SPI، I2C، GPIO

• فرمت‌های صوتی: MP3، WAV، FLAC (در برخی نسخه‌ها)

• حافظه داخلی: 32MB (قابل گسترش با microSD)

• نسبت سیگنال به نویز: >90dB

• پردازش سیگنال: DSP داخلی

نقشه اتصالات دقیق

• VCC: تغذیه مثبت (3.3V – 5V)

• GND: زمین

• RXD: دریافت دستورات (UART)

• TXD: ارسال وضعیت (UART)

• SDA: I2C Data

• SCL: I2C Clock

• CS: Chip Select (SPI)

• SPK: خروجی اسپیکر (3W-5W)

ویژگی‌های کلیدی

✅ مزایای برجسته

• پردازشگر DSP پیشرفته برای پردازش سیگنال دیجیتال

• سینتسایزر گفتار پیشرفته (TTS) با کیفیت بالا

• پشتیبانی از کارت حافظه microSD تا 32GB

• رابط‌های ارتباطی گسترده (UART، SPI، I2C)

• حافظه داخلی بزرگ برای ذخیره‌سازی آفلاین

• الگوریتم‌های پردازش صدا (اکو، ریورب، اکولایزر)

⚠️ محدودیت‌ها

• پیچیدگی برنامه‌نویسی نسبت به نسخه‌های قبلی

• نیاز به دانش پردازش سیگنال دیجیتال

• مستندات فنی تخصصی

راه‌اندازی عملی

تجهیزات مورد نیاز

• منبع تغذیه 5V/2A

• اسپیکر 4Ω-8Ω با توان 5W

• کارت microSD کلاس 10

• میکروکنترلر (ESP32، STM32، آردوینو)

دستورات کنترل و برنامه‌نویسی

پروتکل ارتباطی UART

• بودریت پیش‌فرض: 9600 bps

• بیت دیتا: 8-bit

• بیت توقف: 1-bit

• پریتی: None

قابلیت‌های پیشرفته

پردازش Effects صوتی

• اکولایزر: Normal, Pop, Rock, Jazz, Classic

• افکت‌های محیطی: Hall, Room, Stage, Stadium

• کنترل پخش: Loop, Single, Random, Sequential

• مدیریت حافظه: Playlist, Folder Management

سینتسایزر گفتار (TTS)

• پشتیبانی از زبان‌های متعدد

• تنظیم سرعت و زیروبمی

• پشتیبانی از Unicode

• تلفظ اعداد و تاریخ

کاربردهای عملی

🎵 پروژه‌های کاربردی

• سیستم‌های اطلاع‌رسانی هوشمند

• دستگاه‌های پاسخگوی خودکار

• سیستم‌های راهنمای موزه و نمایشگاه

• دستگاه‌های آموزشی هوشمند

• سیستم‌های هشدار صنعتی

• پخش کننده‌های تبلیغاتی

• دستگاه‌های روشندل

منابع تغذیه پیشنهادی

🔋 گزینه‌های مناسب

• منبع تغذیه 5V/2A پایدار

• باتری لیتیوم پلیمر 3.7V با مبدل Boost

• پورت USB با کیفیت

• منبع تغذیه سوئیچینگ 5V

نکات فنی حیاتی

هشدارهای مهم

• از منبع تغذیه پایدار استفاده کنید

• کارت حافظه را به درستی فرمت نمایید

• اطمینان از اتصال صحیح زمین

• بررسی پلاریته اسپیکر

راه‌حل‌های بهینه‌سازی

• نصب خازن 220μF و 100nF موازی با تغذیه

• استفاده از رگولاتور LDO برای تغذیه 3.3V

• اضافه کردن فیلتر EMI در خط تغذیه

• استفاده از سیم‌های شیلددار برای ارتباطات

کتابخانه‌ها و توسعه

محیط‌های توسعه پشتیبانی شده

• آردوینو IDE با کتابخانه اختصاصی

• PlatformIO با پشتیبانی کامل

• STM32 Cube IDE با HAL Library

• ESP-IDF برای توسعه‌دهندگان ESP32

راه‌حل‌های عیب‌یابی

مشکلات متداول و حل آن‌ها

• عدم پاسخگویی: بررسی بودریت و اتصالات

• پخش نشدن صدا: بررسی فایل‌ها و فرمت

• نویز خروجی: بهبود منبع تغذیه

• TTS کار نمی‌کند: بررسی کدینگ متن

جمع‌بندی نهایی

ماژول HLK-V23P یک راه‌حل حرفه‌ای و پیشرفته برای پروژه‌های صوتی هوشمند است که به پردازش DSP، TTS پیشرفته و رابط‌های ارتباطی متنوع نیاز دارند.

توصیه نهایی:

اگر به دنبال یک ماژول صوتی تمام‌عیار با قابلیت‌های پردازش حرفه‌ای برای پروژه‌های صنعتی و تجاری هستید، HLK-V23P انتخاب ایده‌آلی است.

این ماژول به دلیل قابلیت‌های پردازش سیگنال دیجیتال و رابط‌های ارتباطی گسترده، برای توسعه‌دهندگان حرفه‌ای و پروژه‌های تجاری کاملاً مناسب می‌باشد.
