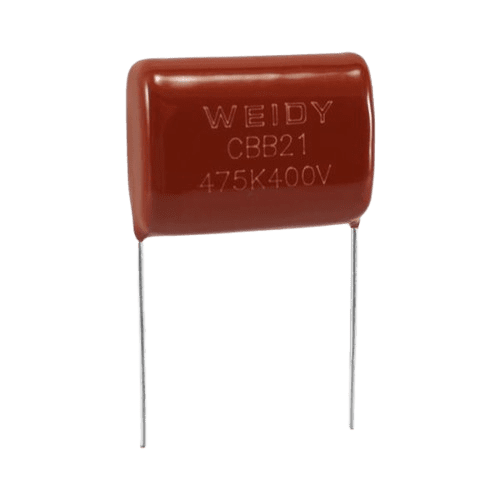

خازن پلی استر CAP POLY 4.7UF 400V CBB22 WEIDY

 کاربردهای اصلی

• منابع تغذیه سوئیچینگ پرقدرت

• مدارات Snubber صنعتی

• فیلترهای EMI توان بالا

• اینورترهای صنعتی

• درایوهای موتور القایی

• سیستم‌های جبران توان راکتیو

• تجهیزات جوشکاری

• سیستم‌های UPS

💡 ویژگی‌های منحصر به فرد

✅ ظرفیت بالا با ولتاژ کاری 400V
✅ عامل توان عالی
✅ پایداری حرارتی خوب
✅ عمر طولانی
✅ ساختار مستحکم
✅ مناسب برای کاربردهای صنعتی سنگین

🔌 مشخصات فنی کاربردی

ابعاد فیزیکی:

• طول: ~25mm

• قطر: ~14mm

• فاصله پایه‌ها: 10mm یا 15mm

مشخصات الکتریکی:

• ضریب دمایی: -200±100ppm/°C

• ولتاژ شکست: >800V

• استحکام عایقی: >350V/mil

• ESR: متوسط

• Self-Resonant Frequency: ~50KHz

• حداکثر جریان ریپل: ~3.5A

⚠️ نکات مهم در استفاده

محدودیت‌ها:

• عدم استفاده در فرکانس‌های بالا

• حساسیت به گرمای بیش از حد هنگام لحیم‌کاری

• نیاز به فاصله‌گذاری مناسب در PCB

• رعایت نکات ایمنی با توجه به ولتاژ بالا و ظرفیت زیاد

نکات طراحی:

• استفاده از فاصله بسیار کافی بین پایه‌ها در PCB

• در نظر گرفتن حفاظت در برابر اتصال کوتاه

• استفاده در مدارات snubber برای حفاظت از سوئیچ‌های پرقدرت

• کاربرد در فیلترهای EMI توان بالا

روش تشخیص کیفیت

ویژگی‌های خازن مرغوب:

• بدنه یکدست بدون ترک یا شکستگی

• مارکینگ واضح و خوانا (CBB22, 4.7μF, 400V)

• پایه‌های بسیار ضخیم و با کیفیت

• پوشش اپوکسی یکنواخت

• اندازه استاندارد

🏭 استانداردهای کیفیت

• IEC 60384-1

• UL 94V-0

• RoHS

• CE

💰 مزایای اقتصادی

• قیمت مناسب نسبت به عملکرد

• عمر طولانی کاهش‌دهنده هزینه تعمیر و نگهداری

• قابلیت اطمینان بالا

• مناسب برای تولید انبوه

💎 جمع‌بندی نهایی

کاربردهای ایده‌آل:

• منابع تغذیه سوئیچینگ پرقدرت

• سیستم‌های کنترل صنعتی سنگین

• اینورترهای صنعتی

• درایوهای موتور

• سیستم‌های UPS

توصیه فنی:

• رعایت دقیق نکات ایمنی با توجه به ولتاژ بالا و انرژی ذخیره شده

• استفاده از تجهیزات تست مناسب و ایمن

• خرید از برندهای معتبر

• در نظر گرفتن شرایط محیطی و دمایی

این خازن با ترکیب ظرفیت بالا، ولتاژ کاری مناسب و عمر طولانی، گزینه‌ای ایده‌آل برای کاربردهای صنعتی پرقدرت است.
