کاربردهای اصلی

• درایور ماسفت‌های پرقدرت در منابع سوئیچینگ صنعتی

• کنترل موتورهای BLDC و استپر موتور پرقدرت

• درایور IGBT در اینورترهای صنعتی

• سیستم‌های تغذیه سوئیچینگ (SMPS) پرقدرت

• مبدل‌های DC-DC با توان بالا

• درایور لامپ‌های LED پرقدرت و سیستم‌های روشنایی صنعتی

• سیستم‌های کنترل توان صنعتی

• درایورهای سروو موتور و درایوهای Motion Control

💡 ویژگی‌های منحصر به فرد

✅ جریان پیک خروجی ۶A برای سوئیچینگ فوق‌سریع
✅ جریان پیوسته ۲A برای کاربردهای پرقدرت
✅ سرعت سوئیچینگ بسیار بالا (۲۵ns rise/fall)
✅ سازگاری کامل با منطق ۳.۳V و ۵V CMOS
✅ مقاومت خروجی بسیار پایین (۲.۵Ω) برای کارایی بالا
✅ محدوده دمایی commercial (۰ تا ۷۰°C)
✅ قابلیت کار در فرکانس‌های بسیار بالا تا ۵۰۰kHz
✅ پکیج استاندارد DIP-8 برای پروتوتایپ و تولید

🔍 روش تشخیص اصل بودن آیسی

۱. بررسی ظاهری

• مارکینگ و چاپ: نوشته‌ها باید عمیق، واضح و یکنواخت باشند

• لوگوی Microchip: باید کاملاً خوانا و برجسته باشد

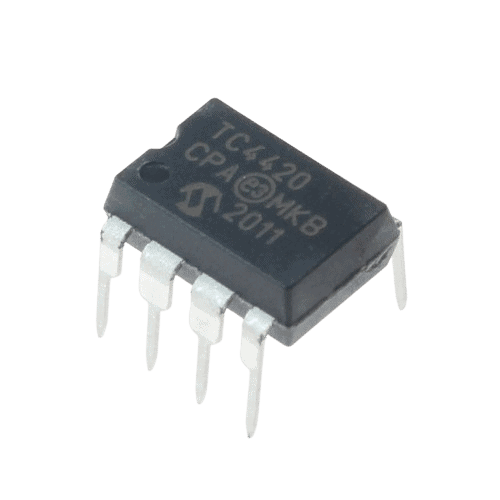

• کد قطعه: TC4420CPA باید واضح و بدون ابهام باشد

• تاریخ تولید و شماره لات: باید به وضوح قابل مشاهده باشد

• پکیج PDIP-8: ابعاد باید دقیق و استاندارد باشد

نکات مهم در طراحی مدار

• از خازن بای‌پس ۱۰۰nF سرامیکی با کیفیت بالا نزدیک پایه Vdd استفاده شود

• از خازن الکترولیت ۴۷μF برای فیلتر کردن نویز در کاربردهای پرقدرت

• مسیرهای PCB کوتاه، عریض و با ضخامت مناسب برای مسیرهای جریان بالا

• محل‌گذاری مناسب خازن گیت برای ماسفت‌های پرقدرت

• جداسازی مسیرهای سیگنال و پاور برای کاهش نویز

• استفاده از هیت‌سینک در صورت جریان کشی مداوم بالا

• رعایت اصول ایمنی در کار با جریان‌های بالا

🔄 جایگزین‌های مشابه

• TC4420CPA (نسخه DIP اصلی)

• TC4420A (نسخه با مشخصات بهبود یافته)

• TC4420COE (نسخه commercial در پکیج SOIC)

• TC4421/TC4422 (سری مشابه از Microchip)

• MIC4412 (از Micrel)

• IXDN404 (از IXYS)

💎 جمع‌بندی نهایی

TC4420CPA یک درایور ماسفت تک‌کاناله و فوق‌پرقدرت از میکروچیپ است که برای کاربردهای سوئیچینگ سریع و کنترل بارهای پرقدرت طراحی شده است. این آیسی با قابلیت ارائه جریان ۶A و سرعت سوئیچینگ ۲۵ns، انتخاب ایده‌آلی برای کاربردهای صنعتی پیشرفته محسوب می‌شود.

توصیه نهایی:

• تست کامل در جریان و فرکانس کاری مورد نظر

• رعایت اصول پیشرفته layout PCB برای عملکرد بهینه

• تست دمایی در کاربردهای صنعتی

• محافظت در برابر ESD در طول نگهداری و مونتاژ

• استفاده از هیت‌سینک مناسب برای دفع حرارت

این آیسی به دلیل طراحی قابل اطمینان و عملکرد پایدار در جریان‌های بالا، در صنایع مختلفی از جمله کنترل موتور پرقدرت، منابع تغذیه سوئیچینگ صنعتی و سیستم‌های اتوماسیون صنعتی کاربرد گسترده‌ای دارد.
