ویژگی‌های الکتریکی مهم

📊 مشخصات حرارتی:

• مقاومت حرارتی (RθJC): 3°C/W

• مقاومت حرارتی (RθJA): 50°C/W (بدون هیت‌سینک)

⚡ مشخصات دینامیکی:

• ولتاژ معکوس تکرارشونده (VRRM): 45V

• ولتاژ معکوس غیرتکرارشونده (VRSM): 50V

• جریان نشتی معکوس (IR): 0.5mA (در 25°C)

نکات مهم طراحی

⚠️ ملاحظات حیاتی:

1. مدیریت حرارتی:

   • در جریان‌های بالای 3A حتماً از هیت‌سینک استفاده کنید

   • توان تلفاتی: P_loss = Vf × If

2. انتخاب جایگزین:

   • برای ولتاژهای بالاتر: SFF1006G (60V)

   • برای جریان بالاتر: SFF1010G (10A)

   • برای افت ولتاژ کمتر: SBG1045CT

3. کاربردهای توصیه شده:

   • منابع تغذیه سوئیچینگ تا 40V

   • مبدل‌های DC-DC

   • مدارهای محافظت معکوس

   • یکسوسازهای ولتاژ پایین

کاربردهای اصلی

💡 کاربردهای صنعتی و عمومی:

• منابع تغذیه سوئیچینگ

• مبدل‌های DC-DC (باک، بوست)

• مدارهای محافظت پلاریته معکوس

• شارژرهای باتری

• اینورترهای ساده

• تجهیزات خودرویی (غیرحساس)

جمع‌بندی نهایی

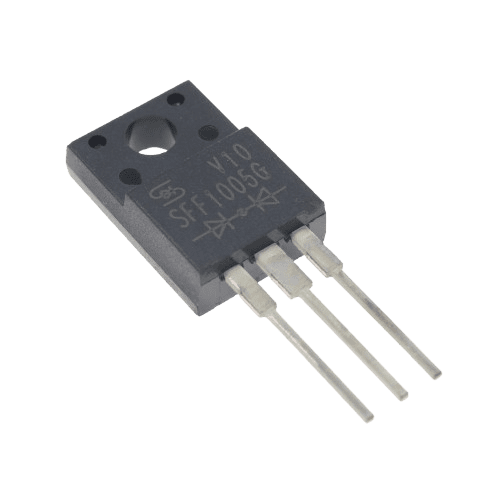

SFF1005G یک دیود شاتکی اقتصادی و قابل اعتماد برای کاربردهای عمومی است. نقطه قوت اصلی آن افت ولتاژ پایین و قابلیت تحمل جریان بالا است.

این دیود برای چه کسانی مناسب است:

• پروژه‌های منابع تغذیه سوئیچینگ

• کاربردهای مبدل DC-DC

• مواقعی که بازدهی بالا اهمیت دارد

• پروژه‌های با حساسیت قیمتی

هشدار مهم:

• برای کاربردهای ولتاژ بالا (بالای 40V) از این دیود استفاده نکنید

• در جریان‌های بالای 5A حتماً از هیت‌سینک استفاده شود

توصیه نهایی:
اگر نیاز به یک دیود شاتکی مقرون‌به‌صرفه و با عملکرد خوب برای کاربردهای ولتاژ پایین و متوسط دارید، SFF1005G گزینه‌ای عالی است.

این دیود به دلیل قیمت مناسب و در دسترس بودن، یکی از پر استفاده‌ترین دیودهای شاتکی در صنعت الکترونیک محسوب می‌شود.
