59.500تومان

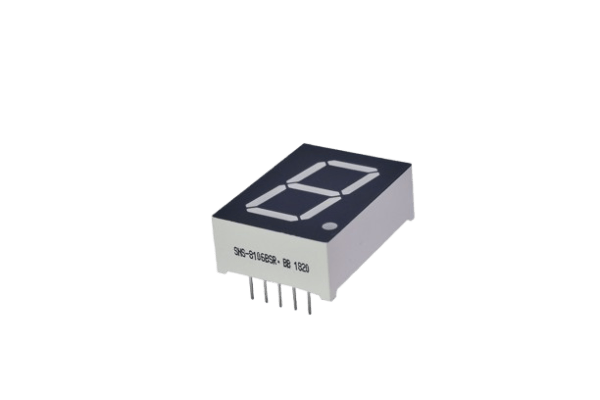

مدل: 8106BSR
رنگ تابش: قرمز (طول موج حدود 640 نانومتر)
نوع پایه مشترک: آند مشترک (Common Anode)
تعداد پایه: 10 پایه (قرارگیری پایه‌ها در دو ردیف بالا و پایین)
ابعاد نمایشگر: 20×28 میلی‌متر (ارتفاع رقم تقریباً 0.8 اینچ)
تعداد رقم: تک رقمی (1 Digit)
آند مشترک: پایه‌های آند همه segmentها به یک پایه مشترک متصل شده‌اند و معمولاً به ولتاژ مثبت وصل می‌شوند.
10 پایه، معمولاً شامل 7 پایه segment، 1 پایه نقطه اعشاری (DP)، 1 پایه مشترک آند، و 1 پایه اضافی یا زمین داخلی است.
طراحی پایه‌های بالا و پایین کمک می‌کند جای‌گذاری در مدار و لحیم‌کاری راحت‌تر شود.
مناسب برای پروژه‌هایی که نیاز به نمایش اعداد با اندازه بزرگ‌تر و وضوح بالا دارند.
پایه آند مشترک را به تغذیه مثبت (مثلاً +5V) وصل کنید.
برای روشن کردن هر segment یا نقطه اعشاری، پایه مربوطه را به زمین (GND) از طریق مقاومت محدودکننده جریان (220 تا 330 اهم) وصل کنید.
استفاده از مقاومت محدودکننده جریان برای محافظت از LEDها الزامی است.
| Feature | Specification |
|---|---|
| پکیج (Package) | Through-hole |
| تعداد در بسته | 50 |
| بسته‌بندی (Packing) | TRAY |
| ولتاژ مستقیم هر Segment | حدود 1.8 ولت @ 10 میلی‌آمپر |
| جریان معمول Segment | 10 میلی‌آمپر (تا 30 میلی‌آمپر مجاز) |
| نوع بسته‌بندی | LED 7 Segment Common Anode |
| دمای کاری | –20°C تا +75°C |
| شدت نور | روشن و واضح با تابش قرمز |
| آرایش پایه‌ها | 10 پایه در دو ردیف بالا و پایین |
| مقاومت پیشنهادی | معمولا 220 تا 330 اهم برای هر segment |
