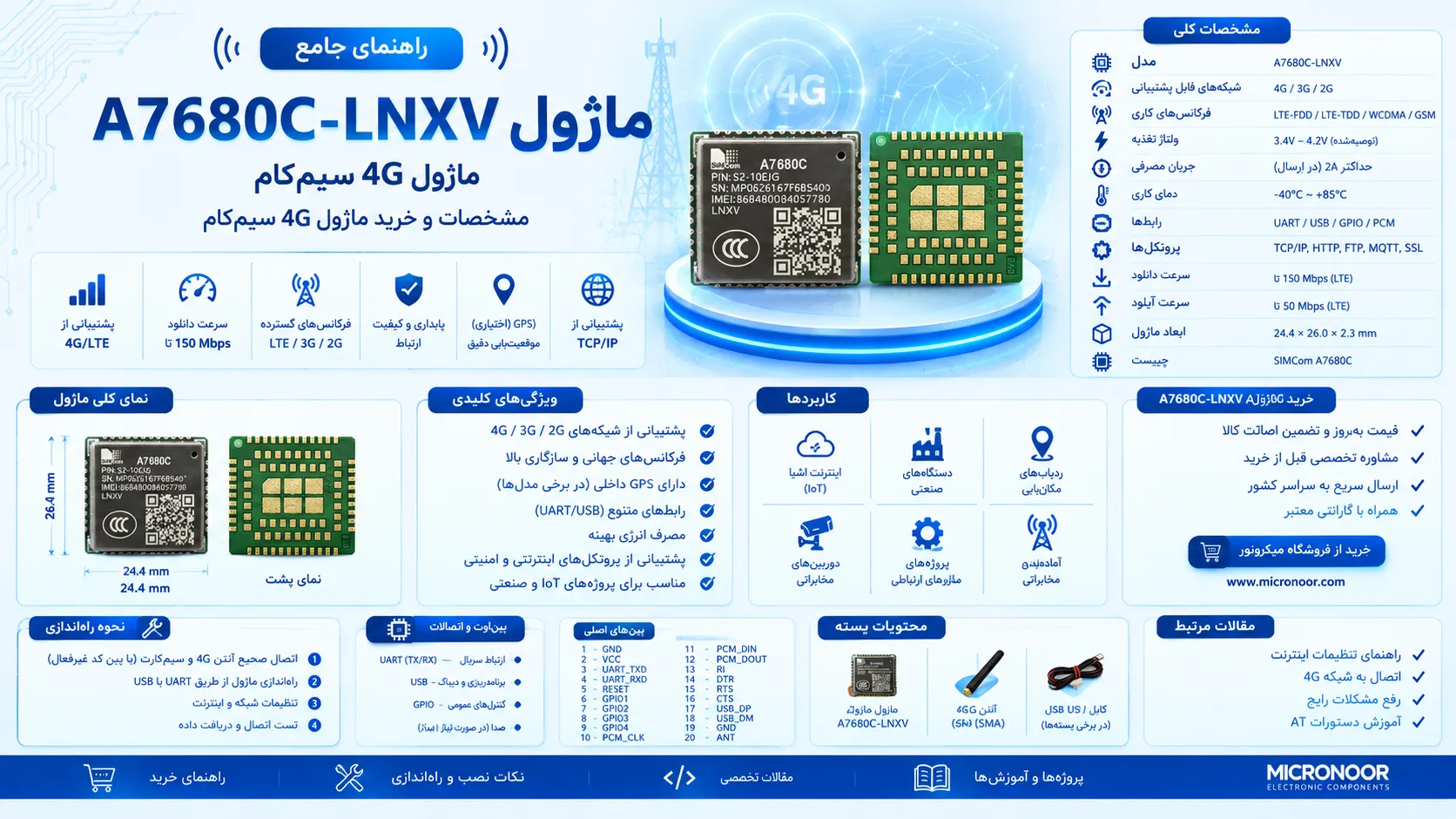

ماژول A7680C-LNXV چیست؟ بررسی مشخصات، کاربرد و راهنمای خرید
ماژول A7680C-LNXV یکی از مدل‌های خانواده ماژول‌های ارتباط سلولی A7680C شرکت SIMCom است که برای برقراری ارتباط داده از طریق شبکه LTE Cat 1 طراحی شده است. این ماژول می‌تواند در تجهیزات اینترنت اشیا، دستگاه‌های متصل به شبکه و محصولات الکترونیکی که به ارتباط سلولی نیاز دارند، مورد استفاده قرار بگیرد؛ البته انتخاب نهایی به نسخه سخت‌افزاری، باندهای فرکانسی و نیازهای پروژه بستگی دارد.
اگر قصد خرید ماژول A7680C را دارید، آشنایی با فناوری 4G LTE، رابط‌های ارتباطی، شرایط تغذیه و تفاوت آن با ماژول‌هایی مانند SIM800L، SIM800C و SIM868 به شما کمک می‌کند انتخاب دقیق‌تری داشته باشید.
ماژول A7680C چیست؟
A7680C محصول شرکت SIMCom است؛ شرکتی که در زمینه تولید ماژول‌های ارتباط بی‌سیم، سلولی و اینترنت اشیا فعالیت می‌کند. این خانواده برای ایجاد ارتباط داده از طریق شبکه LTE Cat 1 توسعه یافته و در محصولاتی کاربرد دارد که باید از طریق سیم‌کارت به شبکه تلفن همراه متصل شوند.
برخلاف یک مودم مستقل که معمولاً به‌صورت دستگاهی آماده استفاده می‌شود، ماژول A7680C یک قطعه الکترونیکی برای ادغام در طراحی محصول است. بنابراین، طراح باید مدار تغذیه، مسیر آنتن، رابط سیم‌کارت و ارتباط ماژول با پردازنده یا سیستم میزبان را متناسب با مستندات همان نسخه پیاده‌سازی کند.
پسوند LNXV بخشی از شناسه مدل است. هنگام تهیه این قطعه باید کد کامل روی محصول، نسخه سخت‌افزاری و مشخصات همان نسخه بررسی شود؛ زیرا نباید تمام مدل‌های خانواده A7680C را از نظر باندهای شبکه، قابلیت‌های جانبی یا شرایط کاری کاملاً یکسان فرض کرد.
فناوری 4G LTE Cat 1 چیست؟
LTE Cat 1 یکی از رده‌های ارتباطی شبکه LTE است که برای بسیاری از کاربردهای اینترنت اشیا و تجهیزات متصل طراحی شده است. این فناوری میان نیاز به ارتباط سلولی و مصرف منابع متناسب با دستگاه‌های صنعتی و تجاری تعادل برقرار می‌کند.
در مشخصات عمومی خانواده A7680C، سرعت نظری دریافت داده تا ۱۰ مگابیت‌برثانیه و سرعت نظری ارسال داده تا ۵ مگابیت‌برثانیه ذکر شده است. این اعداد مقادیر اسمی هستند و سرعت واقعی به پوشش شبکه، کیفیت سیگنال، باند فرکانسی، اپراتور، تنظیمات و شرایط محیطی بستگی دارد.
تفاوت LTE Cat 1 با 2G
ماژول‌هایی مانند SIM800L و SIM800C برای ارتباط نسل دوم طراحی شده‌اند؛ در مقابل، A7680C از LTE Cat 1 استفاده می‌کند. بنابراین، این دو گروه از نظر فناوری شبکه یکسان نیستند و جایگزینی آن‌ها فقط با توجه به شباهت ظاهری یا ابعادی قابل تصمیم‌گیری نیست.
اگر پروژه‌ای بر پایه ماژول 2G ساخته شده است و قصد ارتقا به LTE را دارید، باید علاوه بر انتخاب ماژول جدید، سازگاری نرم‌افزار، فرمان‌های AT، مدار تغذیه، آنتن، باندهای پشتیبانی‌شده و رفتار شبکه را نیز بررسی کنید.
مشخصات فنی ماژول A7680C
جدول زیر مشخصات عمومی منتشرشده برای خانواده A7680C را نشان می‌دهد. در مواردی که مشخصات به نسخه یا گزینه سفارش وابسته‌اند، باید دیتاشیت مدل دقیق A7680C-LNXV مبنا قرار بگیرد.
| مشخصه | توضیحات |
|---|---|
| سازنده | SIMCom |
| خانواده محصول | A7680C |
| مدل مورد بررسی | A7680C-LNXV |
| فناوری ارتباطی | LTE Cat 1 |
| شبکه‌های LTE | پشتیبانی از LTE-FDD و LTE-TDD در باندهای تعریف‌شده برای نسخه مربوطه |
| حداکثر سرعت نظری دریافت | تا 10Mbps |
| حداکثر سرعت نظری ارسال | تا 5Mbps |
| رابط‌های اصلی | UART، USB 2.0 و رابط سیم‌کارت؛ سایر رابط‌ها وابسته به نسخه و طراحی هستند |
| کنترل ماژول | از طریق فرمان‌های AT و رابط‌های پشتیبانی‌شده |
| بسته‌بندی | ماژول نصب سطحی؛ ابعاد خانواده A7680C حدود 17.6 × 15.7 میلی‌متر است |
| کاربرد کلی | ارتباط داده سلولی در تجهیزات اینترنت اشیا و محصولات الکترونیکی |
رابط‌ها و روش ارتباط با ماژول
برای استفاده از A7680C، ماژول باید به یک سیستم میزبان مانند میکروکنترلر، پردازنده یا برد کنترلی متصل شود. رابط انتخابی به معماری پروژه و امکانات مورد نیاز بستگی دارد.
رابط UART
UART یکی از رابط‌های رایج برای ارسال فرمان‌های AT و دریافت پاسخ ماژول است. در پروژه‌های مبتنی بر میکروکنترلر، این رابط می‌تواند برای کنترل اتصال شبکه، ارسال داده و مدیریت برخی عملکردهای ارتباطی استفاده شود؛ مشروط بر اینکه تنظیمات رابط و سطح ولتاژ با مستندات ماژول سازگار باشند.
رابط USB
در طراحی‌های سازگار، USB 2.0 می‌تواند برای ارتباط داده، اتصال به سیستم میزبان یا انجام عملیات پشتیبانی‌شده نرم‌افزاری مورد استفاده قرار بگیرد. نحوه استفاده از USB و نیاز به درایور به سیستم عامل، پیکربندی و نسخه ماژول وابسته است.
رابط سیم‌کارت
برای اتصال به شبکه تلفن همراه، سیم‌کارت و مدار رابط آن باید مطابق طراحی مرجع ماژول پیاده‌سازی شوند. پشتیبانی از ولتاژ سیم‌کارت، نوع اتصال و شرایط اپراتور مقصد را بررسی کنید.
آنتن و طراحی RF
عملکرد ارتباط سلولی به طراحی صحیح مسیر RF و آنتن وابستگی زیادی دارد. محل نصب آنتن، طراحی زمین، امپدانس مسیر، فاصله از منابع نویز و انتخاب آنتن متناسب با باندهای پشتیبانی‌شده باید در طراحی محصول لحاظ شود.
کاربردهای ماژول A7680C-LNXV
ماژول‌های LTE Cat 1 برای طیف متنوعی از تجهیزات متصل به شبکه قابل استفاده‌اند. مناسب بودن A7680C-LNXV برای هر محصول به باندهای فرکانسی نسخه دقیق، الزامات نرم‌افزاری، تأییدیه‌های مورد نیاز و شرایط شبکه مقصد بستگی دارد.
- تجهیزات اینترنت اشیا: ارسال داده حسگرها و اطلاعات دستگاه به سرور.
- سامانه‌های پایش و کنترل از راه دور: انتقال وضعیت تجهیزات و دریافت فرمان‌های کنترلی.
- تجهیزات صنعتی: استفاده در طراحی‌های ارتباطی و سامانه‌های مانیتورینگ سازگار.
- دستگاه‌های تجاری و پرداخت: در محصولاتی که الزامات شبکه، نرم‌افزار و تأییدیه‌های آن‌ها با ماژول سازگار باشد.
- تجهیزات متصل به شبکه تلفن همراه: محصولاتی که به ارتباط داده سلولی نیاز دارند و در محدوده توانایی LTE Cat 1 قرار می‌گیرند.
مقایسه A7680C با SIM800L، SIM800C و SIM868
در زمان جست‌وجوی ماژول 4G، ممکن است مدل‌هایی مانند SIM800L، SIM800C و SIM868 نیز در نتایج ظاهر شوند. این قطعات همگی در حوزه ارتباط سلولی قرار می‌گیرند، اما از نظر نسل شبکه و امکانات یکسان نیستند.
| مدل | فناوری ارتباطی | نکته مهم در انتخاب |
|---|---|---|
| A7680C | LTE Cat 1 | برای طراحی‌هایی که به ارتباط LTE سازگار با نسخه ماژول نیاز دارند. |
| SIM800L | GSM/GPRS نسل دوم | مناسب پروژه‌های سازگار با شبکه 2G؛ وضعیت پشتیبانی شبکه باید بررسی شود. |
| SIM800C | GSM/GPRS نسل دوم | ماژول 2G با طراحی و رابط‌های مختص همان مدل. |
| SIM868 | GSM/GPRS به‌همراه قابلیت‌های موقعیت‌یابی در نسخه مربوطه | برای پروژه‌هایی که به ارتباط 2G و قابلیت‌های موقعیت‌یابی سازگار نیاز دارند. |
شباهت ابعادی یا سازگاری پکیج میان بعضی از ماژول‌های SIMCom به معنای سازگاری کامل الکتریکی و نرم‌افزاری نیست. حتی اگر جایگزینی از نظر ابعاد امکان‌پذیر باشد، باید پین‌ها، تغذیه، آنتن، فرمان‌های AT و عملکرد سیستم بررسی شوند.
نکات مهم طراحی و راه‌اندازی A7680C
ماژول A7680C یک قطعه نصب سطحی برای استفاده در طراحی الکترونیکی است. برای دستیابی به عملکرد پایدار، رعایت نکات زیر اهمیت دارد.
۱. طراحی صحیح منبع تغذیه
منبع تغذیه باید با محدوده ولتاژ مجاز نسخه دقیق ماژول سازگار باشد و بتواند تغییرات جریان هنگام فعالیت فرستنده را تحمل کند. افت ولتاژ، مسیرهای تغذیه نامناسب یا خازن‌گذاری ناکافی ممکن است باعث راه‌اندازی مجدد یا قطع ارتباط شوند. مقادیر دقیق باید از راهنمای طراحی سخت‌افزار استخراج شوند.
۲. بررسی باندهای فرکانسی
پشتیبانی از LTE به معنی سازگاری خودکار با تمام شبکه‌ها و اپراتورها نیست. باندهای فرکانسی مدل دقیق LNXV را با باندهای مورد استفاده اپراتور مقصد تطبیق دهید و از مناسب بودن آن‌ها برای محل استفاده مطمئن شوید.
۳. رعایت الزامات آنتن
آنتن باید برای فرکانس‌های پشتیبانی‌شده مناسب باشد. طراحی مسیر RF، اتصال زمین و جانمایی آنتن می‌تواند بر کیفیت سیگنال و پایداری ارتباط اثر بگذارد. استفاده از آنتن نامناسب ممکن است عملکرد شبکه را کاهش دهد.
۴. بررسی فرمان‌های AT و نرم‌افزار
پیش از توسعه نرم‌افزار نهایی، فرمان‌های AT مورد نیاز، نحوه دریافت پاسخ‌ها، مدیریت خطا و روش برقراری اتصال داده را با مستندات نسخه مورد استفاده تطبیق دهید. فرمان‌ها و قابلیت‌های اختیاری را نباید بدون آزمایش روی مدل دقیق، قطعی فرض کرد.
۵. بررسی شبکه مقصد و الزامات محصول
اگر ماژول در یک محصول تجاری، صنعتی یا پرداخت استفاده می‌شود، علاوه بر اتصال شبکه باید الزامات تأییدیه، پایداری، امنیت، شرایط محیطی و سازگاری نرم‌افزار نیز ارزیابی شود.
راهنمای خرید ماژول A7680C-LNXV
هنگام خرید ماژول A7680C فقط به نام A7680C یا عبارت 4G توجه نکنید. چند بررسی ساده پیش از خرید می‌تواند از انتخاب قطعه نامناسب و هزینه‌های اصلاح طراحی جلوگیری کند.
- کد کامل قطعه را بررسی کنید: شناسه A7680C-LNXV باید با قطعه مورد نیاز پروژه مطابقت داشته باشد.
- باندهای LTE را تطبیق دهید: نسخه انتخابی باید باندهای مورد نیاز اپراتور مقصد را پشتیبانی کند.
- مشخصات الکتریکی را بررسی کنید: تغذیه، پین‌آوت و شرایط راه‌اندازی باید با طراحی شما سازگار باشند.
- رابط مورد نیاز را مشخص کنید: از پشتیبانی رابط‌هایی که در پروژه استفاده می‌کنید اطمینان حاصل کنید.
- کاربرد نهایی را در نظر بگیرید: اگر به قابلیت‌های خاصی مانند موقعیت‌یابی، تماس صوتی یا امکانات نرم‌افزاری مشخص نیاز دارید، وجود آن‌ها را در نسخه دقیق قطعه بررسی کنید.
- قیمت و موجودی روز را بررسی کنید: قیمت ماژول‌های الکترونیکی ممکن است با توجه به موجودی، نسخه و شرایط تأمین تغییر کند.
خرید ماژول A7680C از میکرونور
برای مشاهده مشخصات درج‌شده، وضعیت موجودی و قیمت روز ماژول A7680C، صفحه محصول را در فروشگاه میکرونور بررسی کنید. اگر قطعه را برای یک طراحی مشخص تهیه می‌کنید، پیش از سفارش، تطبیق مدل دقیق و باندهای فرکانسی را در اولویت قرار دهید.
مشاهده و خرید ماژول A7680Cبرای مشاهده سایر قطعات ارتباطی نیز می‌توانید از دسته‌بندی ماژول‌های GSM و GPS دیدن کنید.
سؤالات متداول درباره ماژول A7680C
ماژول A7680C چیست؟
A7680C خانواده‌ای از ماژول‌های ارتباط سلولی شرکت SIMCom است که از فناوری LTE Cat 1 برای انتقال داده استفاده می‌کند و در تجهیزات متصل به شبکه و کاربردهای اینترنت اشیا قابل استفاده است.
آیا A7680C یک ماژول 4G است؟
بله، خانواده A7680C در رده LTE Cat 1 قرار می‌گیرد. با این حال، باندهای پشتیبانی‌شده و سازگاری شبکه باید بر اساس نسخه دقیق ماژول بررسی شوند.
تفاوت A7680C با SIM800C چیست؟
A7680C از LTE Cat 1 استفاده می‌کند، در حالی که SIM800C یک ماژول GSM/GPRS نسل دوم است. تفاوت در فناوری شبکه به این معنی است که جایگزینی آن‌ها به بررسی سخت‌افزار، نرم‌افزار، پین‌ها و باندهای فرکانسی نیاز دارد.
آیا A7680C با تمام اپراتورهای تلفن همراه سازگار است؟
نمی‌توان سازگاری با تمام اپراتورها را بدون بررسی تضمین کرد. باندهای LTE نسخه دقیق ماژول، پوشش شبکه و شرایط اپراتور باید با نیاز پروژه مطابقت داشته باشند.
حداکثر سرعت انتقال داده در A7680C چقدر است؟
در مشخصات عمومی خانواده A7680C، سرعت نظری دریافت تا ۱۰ مگابیت‌برثانیه و سرعت نظری ارسال تا ۵ مگابیت‌برثانیه ذکر شده است. سرعت واقعی به شرایط شبکه و کیفیت سیگنال بستگی دارد.
آیا می‌توان A7680C را مستقیماً به میکروکنترلر متصل کرد؟
در طراحی سازگار، می‌توان از رابط‌هایی مانند UART برای کنترل ماژول استفاده کرد. با این حال، مدار تغذیه، سطوح ولتاژ، سیم‌کارت، آنتن و فرمان‌های نرم‌افزاری باید مطابق مستندات مدل دقیق پیاده‌سازی شوند.
هنگام خرید A7680C-LNXV به چه نکته‌ای توجه کنیم؟
کد کامل قطعه، باندهای LTE، مشخصات تغذیه، پین‌آوت، رابط‌های مورد نیاز و سازگاری با شبکه مقصد از مهم‌ترین موارد بررسی پیش از خرید هستند.
قیمت ماژول A7680C چقدر است؟
قیمت به موجودی و شرایط تأمین بستگی دارد. برای اطلاع از قیمت روز، صفحه محصول A7680C در فروشگاه میکرونور را مشاهده کنید.
جمع‌بندی
ماژول A7680C-LNXV از خانواده ماژول‌های LTE Cat 1 شرکت SIMCom است و می‌تواند گزینه‌ای برای طراحی تجهیزات متصل به شبکه تلفن همراه باشد. انتخاب این قطعه باید بر پایه مشخصات نسخه دقیق، باندهای فرکانسی، نیازهای ارتباطی و الزامات سخت‌افزاری انجام شود.
اگر قصد خرید ماژول A7680C را دارید، ابتدا سازگاری آن با شبکه مقصد و طراحی خود را بررسی کنید و سپس برای مشاهده قیمت و موجودی به صفحه محصول در میکرونور مراجعه کنید.
