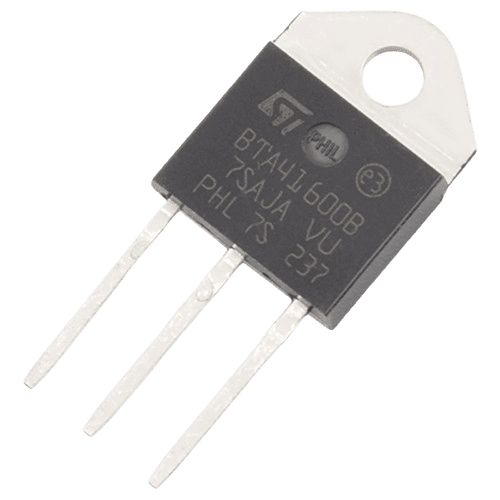

BTA41-600B ترایاک

ویژگی‌های کلیدی BTA41-600B

1. ولتاژ بالا (600 ولت): مناسب برای کاربردهای AC با ولتاژ بالا.
2. جریان بالا (40 آمپر): قابلیت تحمل جریان‌های بزرگ برای بارهای قدرتی.
3. کنترل دوطرفه: توانایی کنترل جریان در هر دو جهت.
4. تحریک کم گیت: نیاز به جریان و ولتاژ پایین در گیت برای راه‌اندازی.
5. بسته‌بندی TO-220: مناسب برای نصب روی هیت‌سینک جهت خنک‌سازی.

کاربردها

• کنترل موتورهای AC: استفاده در راه‌انداز نرم یا کنترل سرعت موتور.
• کنترل توان بارهای القایی و مقاومتی: مانند گرم‌کن‌ها و المنت‌ها.
• مدارهای دیمر: تنظیم شدت نور لامپ‌های AC.
• سوییچینگ بارهای توان بالا: برای انواع بارهای صنعتی.
• مدارهای رله حالت‌جامد (Solid State Relays): جایگزین رله‌های مکانیکی.

مدار نمونه با BTA41-600B

کنترل روشنایی با دیمر:

1. ولتاژ AC ورودی: به دو سر MT1 و MT2 متصل می‌شود.
2. گیت تریاک: توسط مدار کنترل گیت (مانند یک دیود زنر یا اپتوکوپلر) فعال می‌شود.
3. بار خروجی: به صورت سری بین MT2 و بار (مانند لامپ یا موتور) متصل می‌شود.
4. کنترل زاویه فاز: با تغییر زاویه تأخیر در گیت، میزان ولتاژ اعمالی به بار تغییر می‌کند.

مزایا

1. قدرت بالا: مناسب برای بارهای بزرگ و صنعتی.
2. پایداری در شرایط سخت: عملکرد پایدار در دماها و ولتاژهای بالا.
3. کنترل دوطرفه: مدیریت جریان در هر دو نیم‌سیکل موج AC.
4. کاربری آسان: تحریک ساده با ولتاژ و جریان کم.

توجهات طراحی

1. مدیریت حرارت: هنگام استفاده در بارهای پرقدرت، از هیت‌سینک مناسب برای جلوگیری از داغ شدن بیش‌ازحد استفاده کنید.
2. حفاظت گیت: یک مقاومت سری با گیت قرار دهید تا از گیت در برابر جریان زیاد محافظت شود.
3. فیلتر EMI: برای کاهش نویز الکترومغناطیسی، از خازن و چوک مناسب استفاده کنید.
4. ولتاژ گیت: ولتاژ گیت نباید از مقدار ماکزیمم ذکرشده در دیتاشیت تجاوز کند.

BTA41-600B یک تریاک قدرتمند با ویژگی‌های قابل‌اطمینان و راندمان بالا است که برای کنترل توان AC در کاربردهای صنعتی و خانگی مناسب می‌باشد. این قطعه با توانایی کنترل جریان‌های بزرگ، ولتاژ بالا، و قابلیت تحمل شرایط محیطی سخت، گزینه‌ای ایده‌آل برای طراحی مدارهای قدرت و کنترل می‌باشد.
