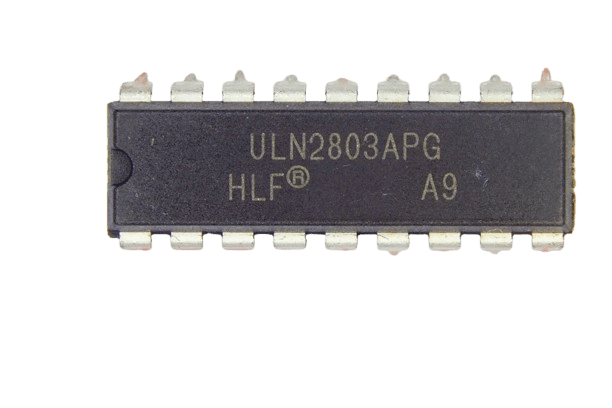

TRAN ULN2803-ORG DIP

ترانزیستور ULN2803-ORG – DIP

ULN2803 یک مدار مجتمع (IC) است که شامل هشت ترانزیستور NPN با دیودهای آزادکننده (free-wheeling diodes) داخلی برای حفاظت از بارهای القایی است. این IC به‌طور معمول برای کنترل و درایو کردن بارهای با جریان بالا مانند موتورها، رله‌ها، لامپ‌ها، و سایر بارهای inductive استفاده می‌شود. IC ULN2803 می‌تواند جریان بالایی را از خود عبور دهد و در پکیج DIP-18 (Dual In-line Package) ارائه می‌شود که نصب آن روی بردهای مدار چاپی (PCB) را آسان می‌کند.

ویژگی‌های کلیدی:

• نوع IC: درایور ترانزیستوری NPN با دیود آزادکننده
• تعداد کانال‌ها: 8 کانال در یک IC
• پکیج: DIP-18 (پکیج دو ردیفی که امکان نصب ساده‌تری را فراهم می‌کند)
• حداکثر ولتاژ ورودی (V_in): 50V
• حداکثر جریان خروجی (I_out): 500mA برای هر کانال
• توان مصرفی (P_tot): 50W
• دیودهای آزادکننده: برای حفاظت از مدار در برابر جریان‌های برگشتی ناشی از بارهای inductive

کاربردها:

• کنترل موتور: سوئیچینگ موتورهای DC، موتورهای گام به گام و موتورهای سروو
• کنترل رله: استفاده در سیستم‌های رله برای سوئیچ کردن بارهای بزرگ
• کنترل بارهای inductive: مانند لامپ‌ها، ترانسفورماتورها و سیستم‌های تهویه
• مدارهای صنعتی: در سیستم‌های کنترل صنعتی برای سوئیچ کردن تجهیزات و بارهای قدرت بالا
• مدارهای الکترونیکی قدرت: استفاده در مدارهای خودکار و سوئیچینگ در دستگاه‌های الکترونیکی

مزایای ULN2803-ORG:

• کنترل بارهای بزرگ و قدرتی مانند موتورها، رله‌ها، و سیستم‌های الکتریکی با جریان بالا
• دیودهای آزادکننده داخلی برای محافظت از مدارهای حساس در برابر اثرات برگشتی بارهای inductive
• پکیج DIP-18 که نصب آن را در مدارهای چاپی آسان می‌کند
• توانایی عبور جریان بالا تا 500 میلی‌آمپر برای هر کانال
• توان مصرفی بالا که به سیستم‌های قدرت کمک می‌کند

نتیجه‌گیری:

IC ULN2803 یک مدار مجتمع درایور ترانزیستوری NPN است که برای کنترل بارهای بزرگ و توان بالا استفاده می‌شود. این IC با پکیج DIP-18 و امکان سوئیچ کردن موتورها، رله‌ها، لامپ‌ها و سایر بارهای inductive در مدارهای قدرت و صنعتی به‌خوبی عمل می‌کند.
