BC337-40 copy ترانزیستور

ویژگی‌های کلیدی BC337-40

1. ترانزیستور NPN: ترانزیستوری که جریان از پایه کلیکتور (C) به امیتر (E) از طریق بیس (B) عبور می‌دهد. معمولاً برای تقویت و سوئیچینگ در کاربردهای مختلف استفاده می‌شود.

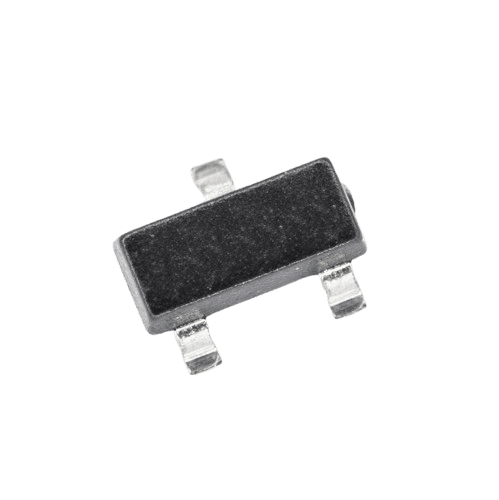

2. بسته‌بندی SOT-23: این بسته‌بندی به صورت SMD (Surface Mount Device) طراحی شده است که به راحتی در مدارهای چاپی نصب می‌شود.
3. ولتاژ و جریان بالا: توان تحمل ولتاژ جمع‌آوری-امیتر ۴۰ ولت و جریان جمع‌آوری ۸۰۰ میلی‌آمپر، که آن را برای استفاده در مدارهای قدرت متوسط مناسب می‌سازد.
4. مصرف انرژی کم: توان مصرفی 500 میلی‌وات برای کارایی بالا و گرمایش کم در عملکرد طولانی‌مدت.
5. تقویت‌کننده سیگنال: با hFE (گین جریان) در حدود ۲۵۰ تا ۸۰۰، BC337-40 می‌تواند سیگنال‌های ضعیف را تقویت کرده و برای کاربردهای تقویت‌کننده در مدارهای صوتی، رادیویی و مشابه استفاده شود.

کاربردها

• تقویت‌کننده سیگنال: به عنوان تقویت‌کننده‌های کوچک در رادیوها، تقویت‌کننده‌های صوتی و مدارهای آنالوگ.
• سوئیچینگ: در مدارهای سوئیچینگ دیجیتال، مانند مدارهای ON/OFF.
• مدارهای منبع تغذیه: استفاده در مدارهای منبع تغذیه DC-DC یا برای سوئیچ کردن بارهای متوسط.
• درایوهای موتور: برای درایوهای موتورهای DC کوچک در انواع مختلف پروژه‌های الکترونیکی.
• مدارهای الکترونیکی صنعتی: کاربرد در پروژه‌های الکترونیکی صنعتی برای کنترل تجهیزات.

مدار نمونه:

1. مدار سوئیچینگ ساده (پایه بیس به ولتاژ مثبت):برای استفاده به عنوان سوئیچ:
   • کلیکتور (C) به بار متصل می‌شود.
   • امیتر (E) به زمین متصل می‌شود.
   • بیس (B) از طریق یک مقاومت (مثلاً 1kΩ) به ولتاژ مثبت (مثلاً 5V) متصل می‌شود تا ترانزیستور را فعال کند.
2. مدار تقویت‌کننده:
   • سیگنال ورودی به پایه بیس وارد می‌شود.
   • خروجی تقویت‌شده از پایه کلیکتور گرفته می‌شود.
   • از مقاومت‌های مناسب برای تعیین مقدار تقویت استفاده می‌شود.

مزایا

• حجم کوچک: بسته‌بندی SOT-23 مناسب برای مدارهای جمع و جور و فشرده.
• عملکرد سریع: ترانزیستورهای NPN مانند BC337-40 برای سوئیچینگ و تقویت سیگنال در سرعت بالا مناسب هستند.
• پایداری دمایی: دمای عملیاتی وسیع -55°C تا +150°C برای استفاده در محیط‌های صنعتی و سخت.
• قیمت مناسب: ترانزیستور BC337-40 یک گزینه اقتصادی برای پروژه‌های الکترونیکی است.

توجهات طراحی

• ولتاژ و جریان: هنگام استفاده از این ترانزیستور در مدار، اطمینان حاصل کنید که ولتاژ جمع‌آوری-امیتر از ۴۰V و جریان جمع‌آوری از ۸۰۰ میلی‌آمپر بیشتر نشود.
• مقاومت بیس: برای کنترل صحیح ترانزیستور، انتخاب مقدار مناسب مقاومت بیس برای جریان ورودی مهم است.
