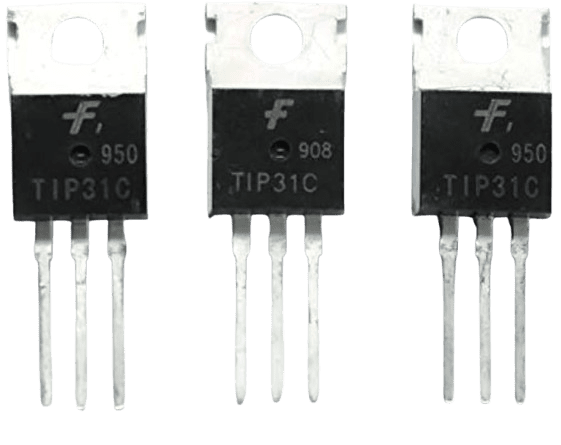

TIP31C DIP ترانزیستور COPYترانزیستور TIP31C (DIP-TO-220)
TIP31C یک ترانزیستور قدرت NPN است که در مدارهای تقویت‌کننده و سوئیچینگ توان بالا به کار می‌رود. این ترانزیستور به دلیل داشتن توان هدررفت بالا و تحمل جریان زیاد، در مدارهای الکترونیکی صنعتی، کنترل موتور، منابع تغذیه سوئیچینگ و تقویت‌کننده‌های صوتی کاربرد گسترده‌ای دارد.
ویژگی‌ها و مزایای TIP31C
✅ تحمل ولتاژ و جریان بالا: تحمل 100 ولت و جریان 3 آمپر مداوم باعث شده است که این ترانزیستور برای مدارهای قدرت مناسب باشد.
✅ توان هدررفت بالا (40W): این مقدار اتلاف حرارتی کم را تضمین کرده و امکان استفاده طولانی‌مدت در بارهای سنگین را فراهم می‌کند.
✅ بهره جریان مناسب (h_FE = 10 تا 50): این ویژگی باعث می‌شود که این ترانزیستور در تقویت‌کننده‌های صوتی و سیگنال‌های آنالوگ عملکرد مناسبی داشته باشد.
✅ بسته‌بندی استاندارد TO-220: طراحی این قطعه در بسته‌بندی TO-220 باعث انتقال حرارت بهتر شده و امکان اتصال به هیت‌سینک را برای افزایش کارایی حرارتی فراهم می‌کند.
✅ سازگاری با TIP32C: TIP31C (NPN) و TIP32C (PNP) می‌توانند به‌صورت جفت مکمل در مدارهای تقویت‌کننده و سوئیچینگ استفاده شوند.
کاربردهای TIP31C
🔹 مدارهای تقویت‌کننده صوتی (Audio Amplifiers): برای تقویت سیگنال‌های آنالوگ و صوتی در مدارهای قدرت و سیستم‌های صوتی حرفه‌ای.
🔹 کنترل موتورهای DC: برای سوئیچینگ جریان بالا و مدارهای کنترل سرعت موتورهای DC.
🔹 منابع تغذیه سوئیچینگ (SMPS): در مدارهای تنظیم ولتاژ و جریان در منابع تغذیه صنعتی.
🔹 درایور LED های توان بالا: برای کنترل و سوئیچینگ جریان در LEDهای پرقدرت.
🔹 مدارهای سوئیچینگ ولتاژ و جریان بالا: برای مدارهای صنعتی که نیاز به تحمل توان بالا دارند.
🔹 TIP41C جریان بیشتری را تحمل می‌کند، ولی برای بارهای مشابه TIP31C مناسب است.
🔹 TIP120 یک ترانزیستور دارلینگتون است که بهره جریان بسیار بالاتری دارد و در مدارهای سوئیچینگ حساس‌تر استفاده می‌شود.
نتیجه‌گیری
TIP31C (DIP-TO-220) یک ترانزیستور قدرت NPN با ولتاژ کاری 100V و جریان 3A مداوم (5A پیک) است که برای مدارهای تقویت‌کننده صوتی، کنترل موتورهای DC، سوئیچینگ توان بالا و منابع تغذیه مناسب می‌باشد. قابلیت جفت شدن با TIP32C آن را به گزینه‌ای عالی برای مدارهای تقویت‌کننده و درایورهای قدرت تبدیل کرده است.
| Feature | Specification |
|---|---|
| نوع قطعه | NPN Power Transistor |
| ولتاژ کاری (V_CEO) | 100V |
| جریان کاری (I_C) | 3A مداوم (Peak تا 5A) |
| توان هدررفت (P_T) | 40W |
| مقاومت حرارتی (R_thJC) | 1.92°C/W |
| فرکانس قطع (f_T) |
3 MHz
|
| بهره جریان (h_FE) | 10 تا 50 (در 3A جریان کلکتور) |
