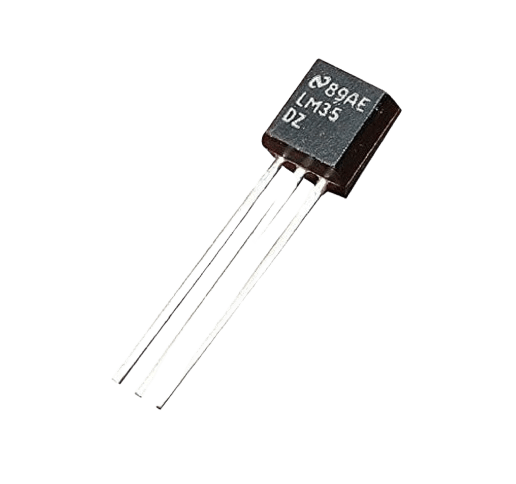

LM35DZ سنسور

ویژگی‌های کلیدی LM35DZ

1. خروجی ولتاژ خطی: هر درجه سانتی‌گراد افزایش دما، ولتاژ خروجی را 10 میلی‌ولت افزایش می‌دهد.
2. بدون نیاز به کالیبراسیون: طراحی شده با دقت داخلی برای اندازه‌گیری دقیق.
3. مصرف توان کم: مناسب برای سیستم‌های باتری‌محور.
4. محدوده ولتاژ تغذیه گسترده: از 4 ولت تا 30 ولت.
5. زمان پاسخ‌دهی سریع: اندازه‌گیری دمای لحظه‌ای با تأخیر کم.

فرمول محاسبه دما

• ولتاژ خروجی سنسور متناسب با دمای اندازه‌گیری شده است. برای محاسبه دما از رابطه زیر استفاده می‌شود:

دمای (°C)=Vout (میلی‌ولت)10\text{دمای (°C)} = \frac{\text{Vout (میلی‌ولت)}}{10}دمای (°C)=10Vout (میلی‌ولت)​

به عنوان مثال، اگر خروجی سنسور 250 میلی‌ولت باشد، دمای محیط برابر با:

دمای (°C)=25010=25°C\text{دمای (°C)} = \frac{250}{10} = 25°Cدمای (°C)=10250​=25°C

مدار نمونه برای استفاده از LM35DZ

قطعات مورد نیاز:

1. سنسور LM35DZ
2. منبع تغذیه DC (5 ولت)
3. مقاومت برای ورودی ADC (در صورت نیاز)

1. Vcc: ولتاژ تغذیه سنسور (معمولاً 5 ولت).
2. Vout: ولتاژ خروجی متناسب با دمای محیط.
3. GND: زمین مدار.

کاربردها

1. اندازه‌گیری دمای محیط: در پروژه‌های خانگی و صنعتی.
2. کنترل سیستم‌های تهویه مطبوع: مانیتورینگ دمای محیط.
3. پروژه‌های آردوینو و میکروکنترلر: اندازه‌گیری دما و نمایش آن.
4. صنایع پزشکی: اندازه‌گیری دقیق دما در ابزارهای پزشکی.
5. پروژه‌های IoT: استفاده به‌عنوان بخشی از سیستم مانیتورینگ دما.

مزایا و معایب

مزایا:

• خروجی ولتاژ دقیق و خطی.
• کالیبراسیون داخلی برای استفاده راحت‌تر.
• مصرف توان بسیار کم.
• زمان پاسخ‌دهی سریع.
• مناسب برای کاربردهای مختلف.

معایب:

• محدوده دمای کاری محدود (0°C تا 100°C).
• حساسیت به نویزهای محیطی (نیاز به فیلتراسیون در محیط‌های نویزدار).
• نیاز به ولتاژ تغذیه حداقل 4 ولت.

نکات مهم در استفاده از LM35DZ

1. قرارگیری مناسب: برای اندازه‌گیری دقیق، سنسور باید در مکانی بدون تماس مستقیم با جریان‌های هوا قرار گیرد.
2. حفاظت در برابر نویز: استفاده از خازن 0.1µF نزدیک پایه‌های تغذیه و زمین توصیه می‌شود.
3. منبع تغذیه پایدار: برای دقت بیشتر، از منبع تغذیه با ریپل کم استفاده کنید.
4. پایه‌ها: دقت کنید که پایه‌ها به درستی متصل شوند تا از آسیب به سنسور جلوگیری شود.
