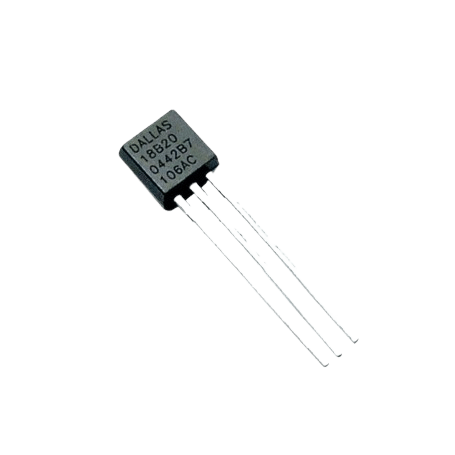

DS18B20 سنسور دما

DS18B20 یک حسگر دما دیجیتال است که با استفاده از فناوری One-Wire به راحتی می‌تواند دما را اندازه‌گیری کرده و به صورت دیجیتال ارسال کند. این سنسور به دلیل دقت بالا و طراحی ساده، در کاربردهای مختلفی از جمله اندازه‌گیری دما در محیط‌های صنعتی، خانگی، و سیستم‌های الکترونیکی استفاده می‌شود.

ویژگی‌های کلیدی

پروتکل One-Wire: نیاز به تنها یک سیم برای ارتباط داده‌ها، که امکان اتصال چندین حسگر به یک پورت را می‌دهد.

دقت بالا: دقت ±0.5°C در محدوده دمایی 0°C تا +70°C.

محدوده دمایی وسیع: امکان اندازه‌گیری دما از -55°C تا +125°C.

خروجی دیجیتال: خروجی دیجیتال که می‌تواند مستقیماً به میکروکنترلر یا پردازشگر داده‌ها متصل شود.

کم‌مصرف: مصرف بسیار پایین انرژی در حالت‌های مختلف، به‌ویژه در هنگام عدم فعالیت.

کاربردها

سیستم‌های کنترل دما: در سیستم‌های HVAC، ترموستات‌ها، و سیستم‌های سرمایشی و گرمایشی.

پروژه‌های الکترونیکی: برای اندازه‌گیری دما در پروژه‌های مختلف با میکروکنترلرها (مثل Arduino یا Raspberry Pi).

کنترل دما در باتری‌ها و تجهیزات حساس: به دلیل دقت و محدوده دمایی وسیع، برای اندازه‌گیری دما در محیط‌های صنعتی و دستگاه‌های حساس مناسب است.

اندازه‌گیری دما در پروژه‌های علمی و تحقیقاتی.

مدار نمونه:

برای اتصال DS18B20 به یک میکروکنترلر مانند Arduino:

اتصال سیم‌ها:

VCC به تغذیه (۳.۳V یا ۵V).

GND به زمین.

DQ (پایه داده) به پین دیجیتال میکروکنترلر (مثلاً پین 2 Arduino).

مقاومت Pull-Up: برای اتصال به پایه DQ، یک مقاومت حدود ۴.۷ کیلو اهم به تغذیه (VCC) متصل کنید.

مزایا

سادگی استفاده: تنها به یک سیم برای انتقال داده نیاز دارد.

دقت بالا: دقت ±0.5°C در بسیاری از کاربردهای عملی مناسب است.

محدوده دمایی وسیع: از دماهای منفی تا مثبت با دقت بالا.

مصرف پایین: ایده‌آل برای پروژه‌های کم‌مصرف و به‌ویژه سیستم‌های حسگر از راه دور.

توجهات طراحی

مقاومت Pull-Up: این مقاومت باید در کنار پایه DQ استفاده شود تا از نویز و اختلالات جلوگیری کند.

ولتاژ تغذیه: مطمئن شوید که ولتاژ تغذیه در محدوده ۳.۰V تا ۵.۵V است.

دقت اندازه‌گیری: برای به‌دست آوردن دقت بیشتر، می‌توان تعداد بیت‌های خروجی را در تنظیمات دستگاه افزایش داد.
