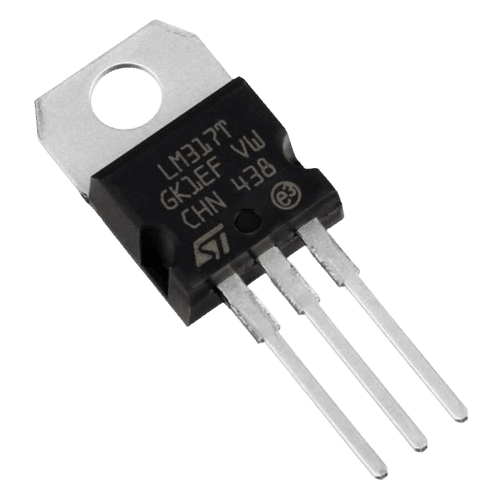

LM317T رگولاتور

LM317T یک تنظیم‌کننده ولتاژ خطی قابل تنظیم است که می‌تواند ولتاژ خروجی را بین 1.25 ولت تا 37 ولت تنظیم کند. این قطعه در بسته‌بندی TO-220 ارائه می‌شود و به دلیل سادگی و انعطاف‌پذیری، یکی از محبوب‌ترین رگولاتورها در طراحی مدارهای الکترونیکی به شمار می‌رود.

ویژگی‌ها

1. ولتاژ خروجی قابل تنظیم: با استفاده از دو مقاومت خارجی، ولتاژ خروجی بین 1.25 ولت تا 37 ولت تنظیم می‌شود.
2. محافظت داخلی: حفاظت در برابر اضافه‌جریان و دمای بیش از حد، که این رگولاتور را بسیار قابل اطمینان می‌کند.
3. ساده و مقرون‌به‌صرفه: مناسب برای مدارهایی که نیاز به یک ولتاژ تثبیت‌شده دارند.
4. توانایی مدیریت جریان بالا: حداکثر جریان خروجی تا 1.5 آمپر.
5. ولتاژ مرجع دقیق: ولتاژ مرجع 1.25 ولت با دقت بالا.

کاربردها

• منابع تغذیه تنظیم‌شده برای مدارهای الکترونیکی.
• شارژر باتری.
• تنظیم ولتاژ در مدارهای تعبیه‌شده.
• مدارهای آزمایشگاهی و کاربردهای آموزشی.

مدار پیشنهادی برای تنظیم ولتاژ:

فرمول محاسبه ولتاژ خروجی:

Vout=Vref×(1+R2R1)+Iadj×R2V_{out} = V_{ref} \times \left(1 + \frac{R_2}{R_1}\right) + I_{adj} \times R_2Vout​=Vref​×(1+R1​R2​​)+Iadj​×R2​

• مقدار استاندارد برای R1R_1R1​ برابر با 240 اهم است.
• R2R_2R2​ مقدار مقاومت متغیری است که ولتاژ خروجی را تنظیم می‌کند.

نکات مهم:

1. از خازن‌های فیلتر در ورودی (0.33 میکروفاراد) و خروجی (1 میکروفاراد) برای بهبود پایداری ولتاژ استفاده کنید.
2. برای جلوگیری از گرم شدن بیش از حد، از یک هیت‌سینک مناسب استفاده کنید.
3. در صورت نیاز به جریان خروجی بالاتر از 1.5 آمپر، از ترانزیستور تقویت جریان در خروجی استفاده کنید.

مزایا

• انعطاف‌پذیری بالا برای کاربردهای مختلف.
• حفاظت داخلی برای افزایش اطمینان و طول عمر قطعه.
• ولتاژ خروجی پایدار با ریپل پایین.
