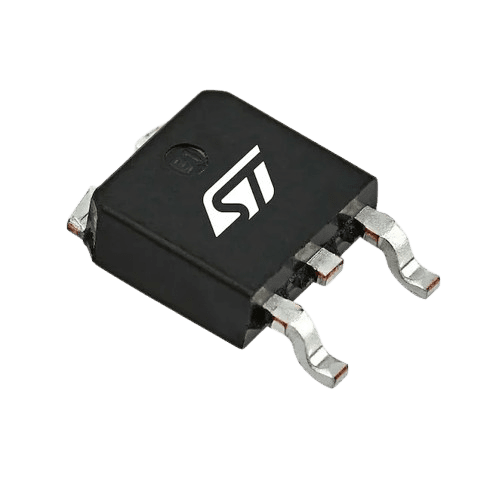

رگولاتور اورجینال L78M05CDT

L78M05CDT-TR یک رگولاتور ولتاژ خطی از سری L78Mxx تولید شرکت STMicroelectronics است. این رگولاتور ولتاژ ثابت +5 ولت را فراهم می‌کند و مناسب برای کاربردهایی است که نیاز به تنظیم ولتاژ پایدار دارند.

ویژگی‌های کلیدی

1. ولتاژ ثابت و پایدار
   ولتاژ خروجی 5 ولت برای مدارهای حساس و تغذیه میکروکنترلرها.
2. محافظت داخلی
   مجهز به محافظت در برابر اتصال کوتاه و دمای بیش از حد.
3. بسته‌بندی SMD
   نوع TO-252 (DPAK) برای نصب سطحی، مناسب برای طراحی‌های فشرده.
4. کاربری آسان
   بدون نیاز به تنظیمات خاص، فقط با اتصال خازن‌های مناسب در ورودی و خروجی.

کاربردها

1. تغذیه میکروکنترلرها و سنسورها
   مناسب برای تامین ولتاژ ثابت 5 ولت برای میکروکنترلرهایی مانند ATmega یا STM32.
2. سیستم‌های دیجیتال و آنالوگ
   استفاده در مداراتی که نیاز به ولتاژ پایدار دارند.
3. ماژول‌های مخابراتی
   تامین ولتاژ برای ماژول‌های RF یا بلوتوث.
4. مدارهای تقویت‌کننده
   استفاده در مدارهای صوتی یا تصویری برای تامین ولتاژ پایدار.

نکات طراحی

1. خازن‌های ورودی و خروجی:
   برای پایداری بهتر، استفاده از خازن 0.33µF در ورودی و 0.1µF در خروجی توصیه می‌شود.
2. افت ولتاژ:
   حداقل اختلاف ولتاژ بین ورودی و خروجی باید 2 ولت باشد. برای ولتاژ خروجی 5 ولت، ولتاژ ورودی باید حداقل 7 ولت باشد.
3. خنک‌کننده:
   اگر جریان خروجی نزدیک به حداکثر (500 میلی‌آمپر) است، باید به گرما و سیستم خنک‌کننده توجه شود.
4. نصب سطحی (SMD):
   به دلیل بسته‌بندی TO-252 (DPAK)، این قطعه برای مدارهای چاپی با تراکم بالا ایده‌آل است.

مزایا و معایب

مزایا:

• طراحی ساده و کاربری آسان.
• قیمت مقرون‌به‌صرفه.
• محافظت داخلی برای جلوگیری از آسیب به مدار.

معایب:

• راندمان کمتر نسبت به رگولاتورهای سوئیچینگ.
• مناسب برای ولتاژهای ورودی با اختلاف کم نسبت به ولتاژ خروجی.
