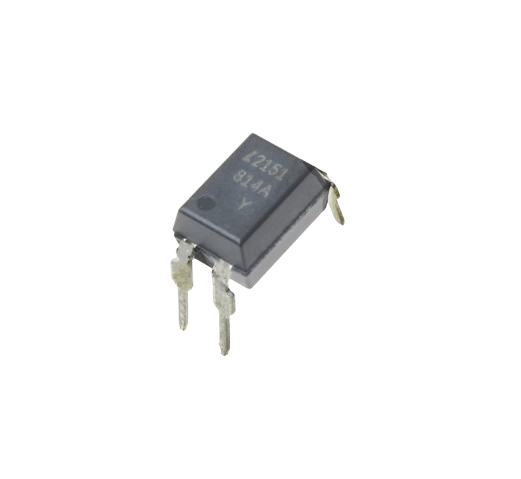

OPTO LTV814 DIP-4 اپتوکوپلر

LTV814 یک اپتوکوپلر (Optocoupler) است که برای ایزوله‌سازی الکتریکی بین دو بخش از یک مدار استفاده می‌شود. این قطعه دارای یک LED مادون‌قرمز و یک فتوترانزیستور درون یک بسته DIP-4 است و به شما امکان می‌دهد سیگنال‌ها را بدون ارتباط مستقیم الکتریکی منتقل کنید.

ویژگی‌های کلیدی:

1. ایزولاسیون الکتریکی بالا: با ولتاژ ایزولاسیون تا 5000 ولت AC، ایمنی بالایی را بین دو مدار فراهم می‌کند.
2. سازگاری با ولتاژ و جریان کم: مناسب برای کنترل سیگنال‌های حساس.
3. زمان پاسخ‌دهی سریع: عملکرد قابل‌قبول برای بسیاری از کاربردهای صنعتی و تجاری.
4. اندازه کوچک و جمع‌وجور: مناسب برای طراحی بردهای مدار فشرده.
5. کاهش نویز و تداخل الکتریکی: به دلیل ایزولاسیون نوری بین مدارها.

کاربردها:

1. مدارهای کنترل صنعتی: انتقال سیگنال بدون ارتباط مستقیم الکتریکی.
2. مدارهای ایزوله‌کننده: جداسازی سیگنال‌ها در محیط‌های پر از نویز.
3. درایورهای رله و ترانزیستور: برای راه‌اندازی امن و ایمن رله‌ها و سوئیچ‌های قدرت.
4. مخابرات: ایزولاسیون بین مدارهای دیجیتال و آنالوگ.
5. کنترل‌کننده‌های موتور: استفاده در سیستم‌های ایزوله کنترل موتور.

مزایا:

• ایزولاسیون الکتریکی عالی.
• سازگاری با مدارهای دیجیتال و آنالوگ.
• محافظت از مدارها در برابر ولتاژهای بالا و نویز.
• عملکرد پایدار در دما و شرایط مختلف.

معایب:

• زمان پاسخ‌دهی کندتر نسبت به برخی از مدل‌های پیشرفته‌تر.
• محدودیت در جریان کلکتور برای کاربردهای توان بالا.
