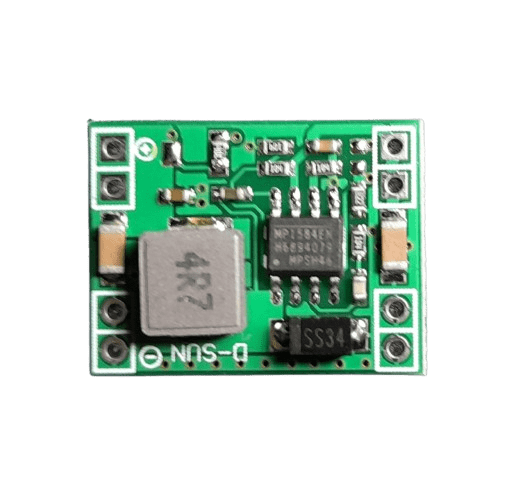

MP1584EN ماژول کاهنده

ماژول MP1584EN یک رگولاتور کاهنده (Buck Converter) است که از تراشه MP1584EN برای کاهش ولتاژ ورودی و تأمین ولتاژ خروجی پایدار استفاده می‌کند. نسخه ثابت این ماژول ولتاژ خروجی 5 ولت را ارائه می‌دهد و برای کاربردهایی که نیاز به تأمین ولتاژ ثابت و پایدار دارند، مناسب است.

ویژگی‌های کلیدی MP1584EN

1. ولتاژ خروجی ثابت: خروجی دقیق و پایدار 5 ولت.
2. راندمان بالا: راندمان تا 96٪ برای به حداقل رساندن اتلاف انرژی.
3. اندازه کوچک: طراحی جمع‌وجور مناسب برای فضاهای محدود.
4. محافظت داخلی: مجهز به محافظت در برابر اتصال کوتاه و گرمای بیش از حد.
5. جریان خروجی بالا: پشتیبانی از جریان تا 3 آمپر برای تغذیه انواع دستگاه‌ها.
6. فرکانس سوئیچینگ بالا: کاهش نویز و استفاده از قطعات کوچک‌تر.

شماتیک مدار و نحوه استفاده

اتصال پایه‌ها:

1. ورودی: پایه VIN را به منبع تغذیه DC (6 تا 28 ولت) متصل کنید.
2. خروجی: پایه VOUT ولتاژ 5 ولت را تأمین می‌کند که می‌توانید به بار یا دستگاه متصل کنید.
3. زمین: پایه GND را به زمین مدار متصل کنید.

کاربردها

1. پروژه‌های آردوینو و رزبری‌پای: تأمین ولتاژ ثابت برای بردهای میکروکنترلر.
2. تغذیه ماژول‌ها و سنسورها: استفاده در پروژه‌های الکترونیکی.
3. شارژ دستگاه‌های USB: تأمین ولتاژ 5 ولت برای پورت‌های USB.
4. تغذیه تجهیزات الکترونیکی: تأمین ولتاژ پایدار برای انواع مدارها.
5. منبع تغذیه دستگاه‌های قابل حمل: کاهش ولتاژ باتری‌های لیتیمی یا منابع تغذیه متغیر.

نکات مهم در استفاده از ماژول MP1584EN

1. محدودیت ولتاژ ورودی: ولتاژ ورودی باید بین 6 تا 28 ولت باشد.
2. اتلاف حرارت: برای جریان‌های بالا (بیش از 2 آمپر)، از خنک‌کننده یا جریان مناسب استفاده کنید.
3. فاصله‌گذاری: از فاصله کافی بین ولتاژ ورودی و خروجی برای جلوگیری از نویز استفاده کنید.
4. محافظت در برابر نوسانات: برای محافظت از ماژول، خازن‌های ورودی و خروجی را نزدیک به پایه‌های VIN و VOUT قرار دهید.

مزایا و معایب

مزایا:

• راندمان بالا و اتلاف کم انرژی.
• طراحی کوچک و سبک.
• محافظت داخلی در برابر شرایط غیرعادی.
• ولتاژ خروجی پایدار و دقیق.

معایب:

• نیاز به هیت‌سینک برای جریان‌های بالا.
• مناسب نبودن برای ولتاژ ورودی کمتر از 6 ولت.
