MOC3041M اپتوترایاک
جزئیات ارسال
MOC3041M اپتوترایاک
MOC3041M DIP-6 CN
آیا قیمت مناسب تری سراغ دارید؟
مرا اگاه کن
محصولات مشابه
نقد و بررسی

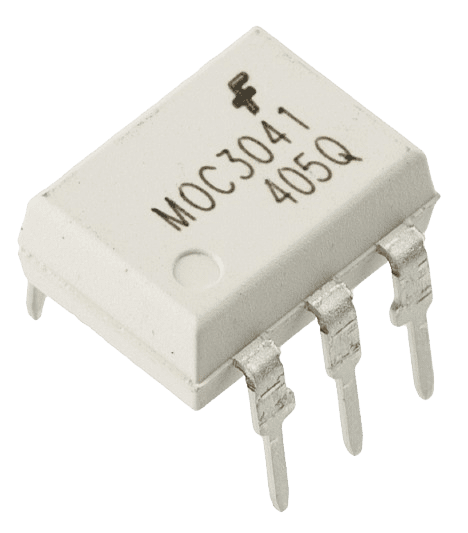

MOC3041M اپتوترایاکMOC3041M یک اپتوکوپلر با خروجی تریاک داخلی است که برای کاربردهای کنترل ایزوله بارهای AC به کار می‌رود. این قطعه از یک LED مادون قرمز داخلی و یک تریاک حساس به نور تشکیل شده و ویژگی قفل عبور از صفر (Zero-Crossing) دارد که باعث کاهش نویز و افزایش ایمنی در سوئیچینگ بارهای AC می‌شود. این قطعه در بسته‌بندی DIP-6 عرضه می‌شود.
ویژگی‌های کلیدی
- قفل عبور از صفر: برای کاهش نویز در سوئیچینگ بارهای AC و افزایش طول عمر تریاک قدرت.
- ایزولاسیون بالا: با ولتاژ ایزولاسیون 5000 ولت، مناسب برای ایمنی در طراحی.
- تریاک خروجی: به‌طور خاص برای کنترل بارهای مقاومتی و القایی در مدارهای AC طراحی شده است.
- کنترل ساده: با جریان ورودی پایین، به راحتی توسط مدارهای دیجیتال و میکروکنترلرها کنترل می‌شود.
- طراحی مقاوم: مناسب برای محیط‌های صنعتی و خانگی.
کاربردها
- کنترل لامپ‌های AC (دیمرها)
- سوئیچینگ رله‌های حالت جامد (Solid State Relays)
- کنترل موتورهای کوچک AC
- مدارهای تنظیم بار در کاربردهای خانگی و صنعتی
- سیستم‌های تهویه مطبوع و گرمایش
مدار نمونه:
برای استفاده از MOC3041M به‌عنوان کنترل بار AC:
- ورودی LED:
- یک مقاومت سری با LED قرار دهید تا جریان ورودی محدود شود. مقدار مقاومت سری RinR_{in} را می‌توانید با فرمول زیر محاسبه کنید: Rin=Vin−VfIfR_{in} = \frac{V_{in} – V_f}{I_f}
- VinV_{in}: ولتاژ کنترل.
- VfV_f: ولتاژ LED (معمولاً 1.15 ولت).
- IfI_f: جریان LED (معمولاً 10 میلی‌آمپر).
- یک مقاومت سری با LED قرار دهید تا جریان ورودی محدود شود. مقدار مقاومت سری RinR_{in} را می‌توانید با فرمول زیر محاسبه کنید: Rin=Vin−VfIfR_{in} = \frac{V_{in} – V_f}{I_f}
- خروجی تریاک:
- خروجی به پایه گیت تریاک قدرت متصل شود.
- استفاده از مدار Snubber برای کاهش نویز و حفاظت در برابر ولتاژهای گذرا توصیه می‌شود.
مزایا
- عملکرد پایدار و قابل اعتماد در سوئیچینگ بارهای AC.
- مناسب برای بارهای مقاومتی، القایی و خازنی.
- کاهش نویز الکتریکی با قفل عبور از صفر.
- ایمنی بالا به دلیل ایزولاسیون گالوانیکی.
| Feature | Specification |
|---|---|
| ولتاژ تحمل تریاک (VDRM) | 600 ولت |
| جریان LED ورودی (IF) | 10 میلی‌آمپر (حداکثر) |
| جریان نگهدارنده (IH) | 100 میکروآمپر (حداکثر) |
| ولتاژ ایزولاسیون (Viso) | 5000 ولت |
| دمای عملیاتی | -40°C تا +100°C |
| بسته‌بندی |
DIP-6
|
