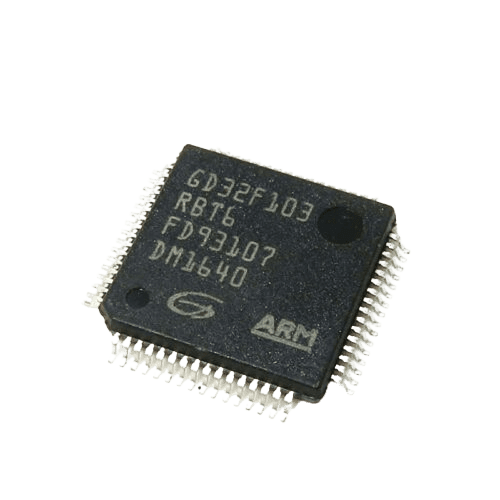

MCU GD32F103RBT6 میکروکنترلر

ویژگی‌های کلیدی GD32F103RBT6

1. پردازنده ARM Cortex-M3: میکروکنترلر GD32F103RBT6 از هسته پردازنده ARM Cortex-M3 با سرعت 72MHz بهره می‌برد که برای اجرای برنامه‌های پیچیده و پردازش سریع مناسب است.
2. حافظه فلش و RAM: با حافظه فلش داخلی 128KB و RAM 20KB، فضای کافی برای ذخیره کدها و داده‌ها در اختیار قرار می‌دهد.
3. پورت‌های ورودی و خروجی متعدد: این میکروکنترلر دارای 37 پورت GPIO است که به شما امکان کنترل دستگاه‌ها و ارتباط با سایر سیستم‌ها را می‌دهد.
4. تایمرها و PWM: GD32F103RBT6 دارای چندین تایمر 16 بیتی و 32 بیتی است که برای کنترل زمان‌بندی، سوئیچینگ و تولید سیگنال‌های PWM کاربرد دارد.
5. ADC و DAC: این میکروکنترلر شامل یک ADC 12 بیتی با 12 کانال برای تبدیل سیگنال‌های آنالوگ به دیجیتال است و همچنین یک DAC 12 بیتی برای تولید سیگنال آنالوگ از داده‌های دیجیتال دارد.
6. پورت‌های ارتباطی: این میکروکنترلر پشتیبانی از چندین پروتکل ارتباطی همچون USART, SPI, I2C, و CAN را دارد که برای ارتباط با سایر میکروکنترلرها و دستگاه‌ها استفاده می‌شود.
7. ولتاژ تغذیه پایین: با ولتاژ تغذیه بین 2.6V تا 3.6V، برای پروژه‌هایی که نیاز به مصرف انرژی کم دارند، بسیار مناسب است.

کاربردها

• سیستم‌های تعبیه‌شده و میکروکنترلرهای صنعتی: برای کنترل دستگاه‌های مختلف در پروژه‌های صنعتی، از جمله کنترل موتور، سیستم‌های اندازه‌گیری و کنترل، و دستگاه‌های خودکار.
• سیستم‌های ارتباطی: استفاده در ارتباطات داده‌ای مانند پروتکل‌های CAN, USART, I2C و SPI.
• پروژه‌های رباتیک: برای طراحی ربات‌های هوشمند و سیستم‌های کنترل رباتیک.
• پروژه‌های اندازه‌گیری: استفاده در دستگاه‌های اندازه‌گیری سیگنال‌های آنالوگ با استفاده از ADC 12 بیتی و تولید سیگنال‌های آنالوگ با DAC 12 بیتی.
• اتومیشن خانگی و صنعتی: مناسب برای استفاده در اتوماسیون خانگی و سیستم‌های کنترلی صنعتی.
• پروژه‌های تحقیقاتی و آموزشی: مناسب برای پروژه‌های تحقیقاتی و آموزشی در زمینه میکروکنترلرها و پردازش داده‌ها.

مدار نمونه:

1. مدار پایه برای کنترل یک موتور DC:
   • استفاده از PWM برای کنترل سرعت موتور.
   • استفاده از GPIO برای فعال‌سازی و غیرفعال‌سازی موتور.
   • استفاده از تایمرهای 16 بیتی برای تنظیم سرعت چرخش موتور.
2. مدار اندازه‌گیری دما با استفاده از سنسور DHT11:
   • استفاده از USART یا I2C برای ارتباط با سنسور.
   • استفاده از ADC برای اندازه‌گیری دما و ارسال داده‌ها به یک نمایشگر LCD.
3. مدار اندازه‌گیری ولتاژ آنالوگ و تبدیل آن به دیجیتال:
   • استفاده از ADC 12 بیتی برای تبدیل سیگنال آنالوگ به دیجیتال.
   • پردازش داده‌ها و نمایش آن بر روی نمایشگر.

مزایا

• عملکرد بالا با مصرف کم انرژی: پردازنده ARM Cortex-M3 با سرعت 72MHz عملکرد عالی را با مصرف انرژی پایین فراهم می‌کند.
• ویژگی‌های متنوع: شامل ADC، DAC، PWM و پورت‌های ارتباطی مختلف که آن را برای کاربردهای متنوع مناسب می‌سازد.
• مناسب برای پروژه‌های کوچک و متوسط: با حافظه فلش 128KB و حافظه RAM 20KB، برای بسیاری از پروژه‌های میکروکنترلی کافی است.
• محدوده دمایی وسیع: مناسب برای استفاده در محیط‌های صنعتی با دمای 40°C- تا 85°C+.

توجهات طراحی

• ولتاژ تغذیه: اطمینان حاصل کنید که ولتاژ تغذیه میکروکنترلر در محدوده 2.6V تا 3.6V قرار دارد.
• آدرس‌دهی پورت‌ها: در هنگام برنامه‌نویسی باید به صحیح بودن آدرس‌دهی پورت‌ها و تایمرها توجه کنید.
• کنترل دما و گرما: مراقب دمای میکروکنترلر باشید تا از داغ شدن بیش از حد جلوگیری کنید.
