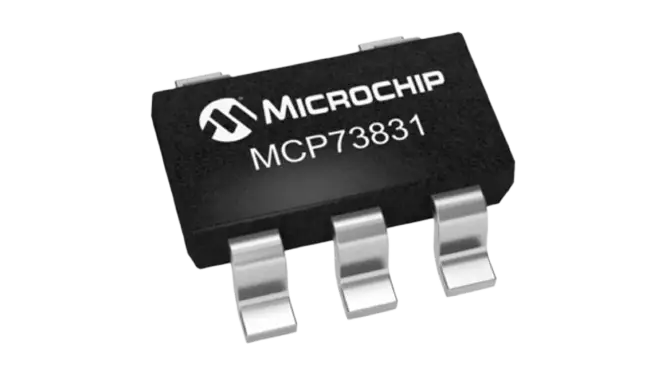

MCP73831T-2ACI/OT ایسی شارژ

MCP73831T-2ACI/OT SOT-23-5

توضیحات کلی:
MCP73831T-2ACI/OT یک IC شارژر باتری لیتیوم یون/لیتیوم پلیمر با قابلیت مدیریت جریان و ولتاژ است که در پکیج کوچک SOT-23-5 عرضه می‌شود. این آی‌سی برای دستگاه‌های قابل حمل و سیستم‌هایی که نیاز به شارژ دقیق و ایمن دارند، مناسب است.

ویژگی‌های کلیدی:

• مدار شارژ خطی: با حداقل قطعات جانبی و طراحی ساده.
• تنظیم ولتاژ و جریان شارژ: ولتاژ شارژ 4.2 ولت و قابلیت تنظیم جریان شارژ از طریق مقاومت خارجی (PRG).
• محافظت‌های داخلی: شامل محافظت حرارتی، اتصال کوتاه و کنترل ولتاژ ورودی.
• تشخیص وضعیت باتری: وضعیت‌هایی مانند شارژ کامل، خطا یا در حال شارژ را نمایش می‌دهد.
• مصرف کم توان: در حالت Standby برای افزایش عمر باتری.

نکات طراحی:

• استفاده از خازن‌های 0.1µF و 10µF برای پایداری.
• طراحی مسیرهای کوتاه و پهن در PCB برای بهبود دفع حرارت.
• تنظیم جریان شارژ با فرمول:
  I_charge = 1000 / R_PROG (mA)
  (برای 500mA، مقاومت R_PROG باید 2 کیلو‌اهم باشد).

کاربردها:

• پروژه‌های IoT، پاوربانک‌ها، گجت‌های پوشیدنی، و دستگاه‌های پزشکی.

جایگزین‌ها:

• TP4056، BQ24072، MAX1555

این تراشه برای دستگاه‌هایی با نیاز به شارژ باتری لیتیوم یون و طراحی کم‌هزینه ایده‌آل است.
