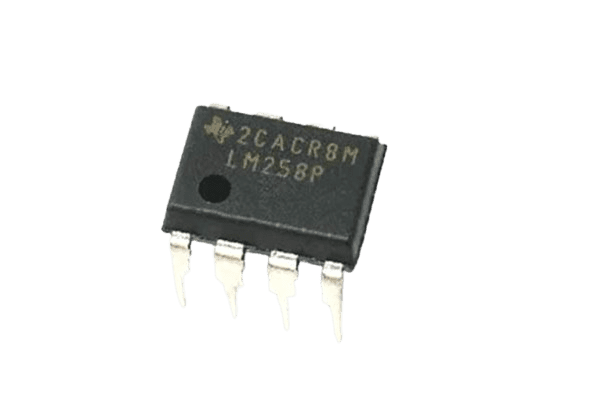

LM258P ایسی

ویژگی‌ها و مزایا

✅ دو تقویت‌کننده عملیاتی در یک بسته که به صرفه‌جویی در فضای مدار و کاهش تعداد قطعات کمک می‌کند.
✅ مقاومت ورودی بالا (2MΩ) که به‌دلیل عدم ایجاد بار زیاد بر مدار ورودی، تقویت دقیق سیگنال‌ها را فراهم می‌کند.
✅ باند پهنای عملکرد 1MHz که برای اکثر کاربردهای تقویت‌کننده عملیاتی و مدارهای آنالوگ مناسب است.
✅ محدوده ولتاژ منبع وسیع (3V تا 32V) که این قطعه را برای کاربردهای مختلف از مدارهای کم‌ولتاژ تا مدارهای ولتاژ بالا قابل استفاده می‌کند.
✅ دمای کاری گسترده (-40°C تا +85°C) که این قطعه را برای کاربردهای صنعتی و شرایط محیطی مختلف مناسب می‌سازد.

کاربردها

🔹 تقویت‌کننده‌های سیگنال آنالوگ – به‌ویژه در مدارهای صوتی، اندازه‌گیری و سیستم‌های پردازش سیگنال آنالوگ.
🔹 مدارهای فیلتر فعال – برای ساخت فیلترهای پایین‌گذر، بالاگذر، و میان‌گذر.
🔹 مدارهای کنترل فیدبک – استفاده در مدارهای کنترلی که نیاز به تقویت و فیلتر کردن سیگنال‌ها دارند.
🔹 مقایسه‌گرها (Comparators) – برای مقایسه سیگنال‌های ورودی و تولید خروجی دیجیتال.
🔹 تقویت‌کننده‌های صوتی – به‌ویژه در مدارهای صوتی برای تقویت سیگنال‌های ضعیف.
🔹 مدارهای اندازه‌گیری و پردازش سیگنال – در ترمینال‌های اندازه‌گیری و مدارهای پردازش داده‌های آنالوگ.

نحوه استفاده در مدار

1️⃣ اتصال به مدار: هر تقویت‌کننده در LM258P به صورت ورودی معکوس (Inverting) یا ورودی غیرمعکوس (Non-inverting) می‌تواند استفاده شود، که بسته به نوع تقویت‌ یا مقایسه‌ای که می‌خواهید انجام دهید متفاوت است.
2️⃣ کنترل فیدبک: برای تنظیم تقویت سیگنال یا طراحی فیلتر فعال، باید مقاومت‌های فیدبک به ورودی‌ها وصل شوند تا گین (Gain) و سایر پارامترها تنظیم شوند.
3️⃣ انتخاب ولتاژ منبع: ولتاژ منبع (Vcc و Vee) را باید بر اساس نیازهای مدار انتخاب کنید تا عملکرد صحیح تقویت‌کننده تضمین شود.
