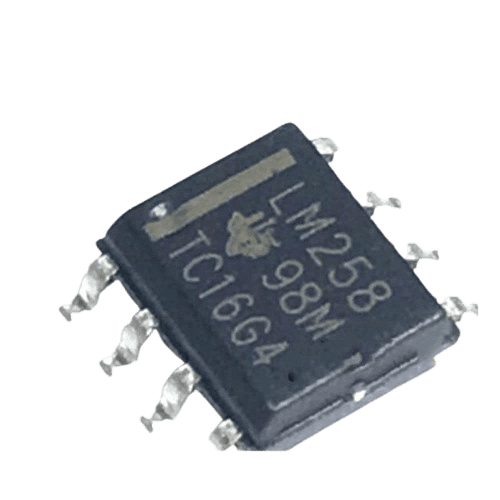

LM258DR ایسیLM258DR – Operational Amplifier (Op-Amp) SOIC-8
LM258DR یک آمپلیفایر عملیاتی دوگانه (Dual Operational Amplifier) از شرکت Texas Instruments است که در بسته SOIC-8 قرار دارد. این آمپلیفایر عملیاتی برای استفاده در مدارهای تقویت‌کننده، فیلترها و کاربردهای پردازش سیگنال طراحی شده است. این قطعه به دلیل مصرف پایین توان و پایداری بالا، در بسیاری از پروژه‌های الکترونیکی مورد استفاده قرار می‌گیرد.
ویژگی‌ها و مزایا
✅ دو آمپلیفایر مستقل: این قطعه شامل دو آمپلیفایر عملیاتی است که می‌توانند به طور مستقل در دو مدار مختلف استفاده شوند، که به افزایش انعطاف‌پذیری و کاهش تعداد قطعات در طراحی کمک می‌کند.
✅ پهنای باند 1 MHz: این آمپلیفایر برای استفاده در سیگنال‌های با فرکانس متوسط مناسب است، مانند سیگنال‌های صوتی یا سیگنال‌های پردازش‌شده در فرکانس پایین.
✅ مصرف پایین انرژی: مصرف جریان 1.3 mA آن را به گزینه‌ای مناسب برای مدارهای کم‌مصرف تبدیل می‌کند.
✅ مقاومت ورودی بالا: با مقاومت ورودی 10 MΩ، این آمپلیفایر قادر است تا پاسخ‌دهی دقیق‌تری به سیگنال‌های ورودی کم‌ولتاژ داشته باشد.
✅ کاربرد در دماهای مختلف: به دلیل دمای عملیاتی گسترده، این قطعه در مدارهای صنعتی و محیط‌های سخت قابل استفاده است.
کاربردها
🔹 تقویت‌کننده سیگنال: برای تقویت سیگنال‌های ورودی کم‌ولتاژ در مدارهای صوتی، سیستم‌های اندازه‌گیری یا پروژه‌های الکترونیکی.
🔹 فیلترهای فعال: به عنوان فیلترهای پایین‌گذر، بالاگذر یا باندگذر در مدارهای پردازش سیگنال.
🔹 مدارهای رگولاتور: استفاده در مدارهای تقویت‌کننده برای حفظ ولتاژ ثابت یا کنترل ولتاژ در سیستم‌های قدرت.
🔹 نشانگرهای آنالوگ: در سیستم‌های اندازه‌گیری آنالوگ برای کنترل و نظارت بر پارامترهای مختلف.
🔹 پردازش سیگنال‌های صوتی: در دستگاه‌های صوتی مانند میکسرها و تقویت‌کننده‌های صدا.
نحوه استفاده در مدار
1️⃣ اتصال به منبع تغذیه: این آمپلیفایر باید به یک منبع تغذیه DC با ولتاژ مناسب (بین 3V تا 32V) وصل شود.
2️⃣ اتصال ورودی و خروجی: ورودی‌ها به پایه‌های مناسب (پایه 2 و 3) و خروجی به پایه 1 و 5 متصل می‌شود.
3️⃣ پیکربندی مدار: این آمپلیفایر می‌تواند در حالت تقویت‌کننده غیر معکوس، حالت تقویت‌کننده معکوس یا مدار فیلتر بسته به نیاز طراحی استفاده شود.
نتیجه‌گیری
LM258DR یک آمپلیفایر عملیاتی دوگانه با مصرف پایین توان و پهنای باند مناسب است که برای مدارهای تقویت‌کننده، فیلترهای فعال و مدارهای صوتی بسیار مناسب می‌باشد. این قطعه در بسته SOIC-8 قرار دارد که برای استفاده در مدارهای SMD و PCB با فضای محدود مناسب است.
| Feature | Specification |
|---|---|
| نوع آمپلیفایر | آمپلیفایر عملیاتی دوگانه (Dual Op-Amp) |
| ولتاژ منبع | 3V تا 32V (یا ±1.5V تا ±16V) |
| محدوده دمای کاری | -40°C تا +85°C |
| پهنای باند | 1 MHz |
| سرعت پاسخ‌دهی | 0.3V/µs |
| مقاومت ورودی |
10 MΩ
|
| مقاومت خروجی | 50Ω |
