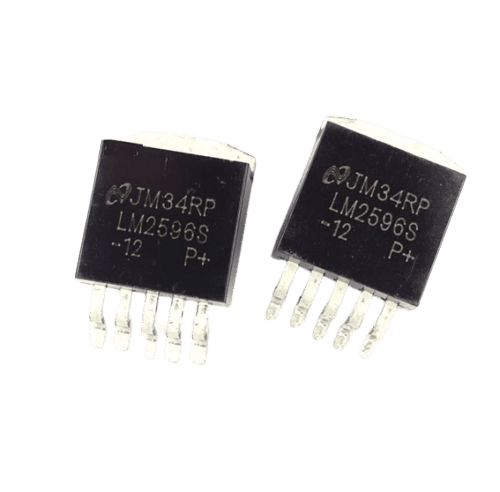

LM2576S-12 D2-PACK copy

ویژگی‌های کلیدی:

1. ولتاژ ثابت 12 ولت:
   این مدل خروجی ولتاژ ثابت 12 ولت ارائه می‌دهد و نیازی به تنظیمات اضافی ندارد.
2. راندمان بالا:
   به دلیل طراحی سوئیچینگ، توان هدررفته کمی به صورت گرما تولید می‌شود و راندمان بالایی ارائه می‌دهد.
3. بسته‌بندی D2-PACK:
   این بسته‌بندی SMD فضای کمی اشغال می‌کند و برای خنک‌کنندگی طبیعی طراحی شده است.
4. ظرفیت جریان بالا:
   این رگولاتور می‌تواند تا 3 آمپر جریان را به صورت پایدار تأمین کند.
5. محافظت داخلی:
   این قطعه شامل محافظت در برابر اضافه‌جریان، دمای بیش از حد، و اتصال کوتاه است.

کاربردهای LM2576S-12 D2-PACK:

• منابع تغذیه سوئیچینگ: برای تبدیل ولتاژهای ورودی متغیر به ولتاژ ثابت 12 ولت.
• مدارهای صنعتی: برای تغذیه تجهیزات با بارهای سنگین.
• سیستم‌های مخابراتی: برای تأمین ولتاژ پایدار در تجهیزات مخابراتی.
• مدارهای دیجیتال و آنالوگ: برای تغذیه ماژول‌ها و مدارهایی که به 12 ولت نیاز دارند.
• تجهیزات صوتی و تصویری: به دلیل پایداری ولتاژ بالا.

نکات مهم در استفاده از LM2576S-12:

1. ولتاژ ورودی مناسب:
   ولتاژ ورودی باید حداقل 3 ولت بالاتر از ولتاژ خروجی باشد. برای این مدل، حداقل ولتاژ ورودی 15 ولت است.
2. خازن‌های مناسب:
   خازن‌های مناسب برای ورودی و خروجی (مانند 100µF برای ورودی و 470µF برای خروجی) برای کاهش نویز و پایداری ولتاژ ضروری هستند.
3. اندوکتور (سلف):
   مقدار سلف باید مطابق با پیشنهاد دیتاشیت انتخاب شود (معمولاً حدود 100-150µH برای این مدل).
4. خنک‌کنندگی:
   اگر مدار در جریان‌های بالا (نزدیک به 3 آمپر) کار می‌کند، از یک هیت‌سینک یا طراحی PCB مناسب برای دفع حرارت استفاده کنید.

مدار نمونه با LM2576S-12:

• ورودی: 15 ولت تا 40 ولت.
• خازن ورودی: 100µF (الکترولیت).
• اندوکتور: 100µH.
• دیود شاتکی: مانند 1N5822 برای جریان بالا.
• خازن خروجی: 470µF (الکترولیت) یا بالاتر.
