LCD 1602A (2×16)

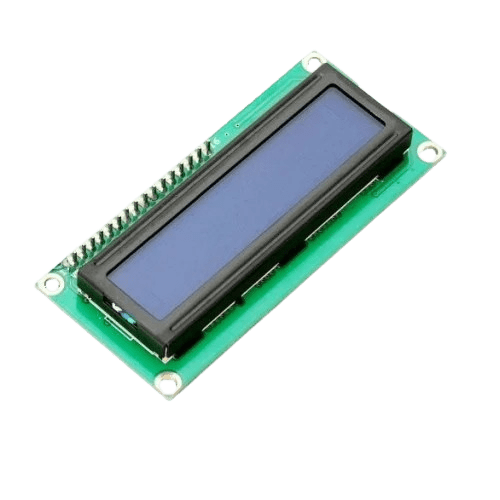

LCD 1602A یکی از پرکاربردترین نمایشگرهای کاراکتری (Character LCD) است که توانایی نمایش 2 خط با 16 کاراکتر در هر خط را دارد. این نمایشگر با اندازه جمع‌وجور، مصرف انرژی کم و سادگی در استفاده، به‌طور گسترده در پروژه‌های الکترونیکی، آموزشی، و صنعتی مورد استفاده قرار می‌گیرد.

مزایا

1. ساده برای راه‌اندازی: با استفاده از میکروکنترلرهای مختلف (مانند AVR، ARM، و Arduino) به‌راحتی قابل راه‌اندازی است.
2. مصرف انرژی کم: مناسب برای دستگاه‌های کم‌مصرف.
3. اندازه جمع‌وجور: مناسب برای استفاده در دستگاه‌های کوچک و فضاهای محدود.
4. پشتیبانی از حروف و کاراکترهای سفارشی: امکان تعریف کاراکترهای خاص با استفاده از CGRAM.

کاربردها

1. پروژه‌های DIY و آموزشی: استفاده گسترده در پروژه‌های آردوینو و میکروکنترلری.
2. مدارات صنعتی: نمایش وضعیت دستگاه‌ها، خطاها، یا داده‌های حسگرها.
3. دستگاه‌های مصرفی: مانند تایمرها، ترموستات‌ها، دستگاه‌های اندازه‌گیری و کنترل.

نحوه اتصال

• LCD 1602A می‌تواند از رابط 4 بیتی یا 8 بیتی استفاده کند:
  • حالت 4 بیتی: از 4 خط داده برای صرفه‌جویی در پین‌ها استفاده می‌شود.
  • حالت 8 بیتی: تمامی 8 خط داده برای انتقال سریع‌تر اطلاعات استفاده می‌شود.
• پین‌های اصلی:
  • VSS: زمین (GND)
  • VDD: ولتاژ تغذیه (5V)
  • VO: تنظیم کنتراست
  • RS: انتخاب رجیستر
  • RW: انتخاب حالت خواندن/نوشتن
  • E: فعال‌سازی
  • D0 تا D7: خطوط داده
