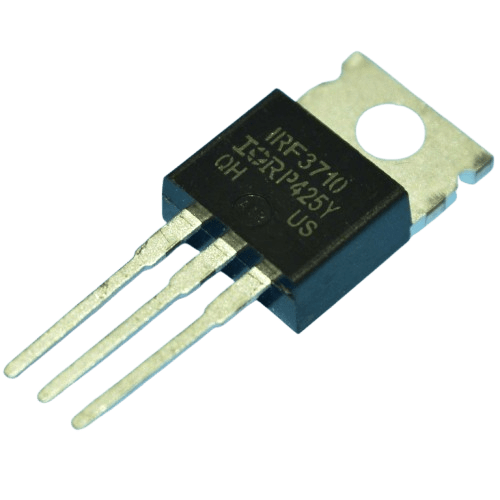

IRF3710
ترانزیستور IRF3710 یک ماسفت کانال N با ولتاژ و جریان بالا است که برای کاربردهای سوئیچینگ و تقویت‌کننده در پروژه‌های الکترونیکی طراحی شده است. این ماسفت به دلیل داشتن مقاومت پایین در حالت روشن (RDS(on)_{DS(on)}) و سرعت سوئیچینگ بالا در مدارهای قدرت و پروژه‌های صنعتی کاربرد دارد.
ویژگی‌های کلیدی IRF3710
- ولتاژ بالا: مناسب برای مدارهایی با ولتاژ‌های تخلیه بالا تا 100 ولت.
- جریان بالا: قابلیت عبور جریان تا 57 آمپر.
- مقاومت روشن پایین: RDS(on)_{DS(on)} کم که باعث کاهش تلفات توان در حالت روشن می‌شود.
- سرعت سوئیچینگ بالا: مناسب برای کاربردهای فرکانس بالا.
- توان تلفاتی بالا: توانایی تحمل توان 200 وات در شرایط بهینه.
- پایداری حرارتی: عملکرد پایدار در دماهای بالا تا 175°C.
کاربردها
- مدارهای سوئیچینگ قدرت: مانند مبدل‌های DC-DC و اینورترها.
- مدارهای درایور موتور: برای کنترل سرعت و جهت موتورهای DC.
- مدارهای منبع تغذیه سوئیچینگ (SMPS): به عنوان کلیدهای قدرت.
- تقویت‌کننده‌های صوتی: برای تقویت سیگنال‌های توان بالا.
- سیستم‌های انرژی خورشیدی: مدیریت و کنترل انرژی در پنل‌های خورشیدی.
- سیستم‌های UPS و برق اضطراری: سوئیچینگ سریع و تحمل توان بالا.
مدار نمونه برای استفاده از IRF3710
مدار ساده سوئیچینگ با IRF3710:
- تغذیه: منبع تغذیه مثبت را به درین (D) و بار را به منبع (S) متصل کنید.
- کنترل: سیگنال PWM یا ولتاژ گیت (G) از میکروکنترلر یا درایور به پایه گیت متصل می‌شود.
- مقاومت گیت: از یک مقاومت سری کوچک (معمولاً 10-100 اهم) برای کنترل جریان ورودی گیت استفاده کنید.
محاسبات توان تلفاتی
برای بهینه‌سازی طراحی و جلوگیری از گرم شدن بیش از حد ماسفت، توان تلفاتی (Ploss_{loss}) باید محاسبه شود:
Ploss=ID2×RDS(on)P_{loss} = I_D^2 \times R_{DS(on)}
برای جریان 30 آمپر و RDS(on)_{DS(on)} برابر 0.023 اهم:
Ploss=302×0.023=20.7 واتP_{loss} = 30^2 \times 0.023 = 20.7 \text{ وات}
بنابراین، برای دفع حرارت، از یک هیت‌سینک مناسب استفاده کنید.
نکات مهم در استفاده از IRF3710
- ایزولاسیون گیت: ولتاژ گیت باید بین 10 تا 15 ولت باشد تا ماسفت به طور کامل روشن شود.
- مدیریت حرارت: برای کاهش دمای ماسفت در جریان‌های بالا از هیت‌سینک استفاده کنید.
- محافظت مدار: استفاده از دیود هرزگرد (Flyback Diode) در مدارهای سوئیچینگ با بارهای القایی ضروری است.
- کنترل گیت: از یک درایور گیت مناسب برای سوئیچینگ سریع استفاده کنید.
مزایا و معایب IRF3710
مزایا:
- تحمل ولتاژ و جریان بالا
- سوئیچینگ سریع
- مقاومت پایین در حالت روشن
معایب:
- نیاز به درایور گیت مناسب برای عملکرد بهینه
- گرمایش در جریان‌های بالا که نیاز به هیت‌سینک دارد
