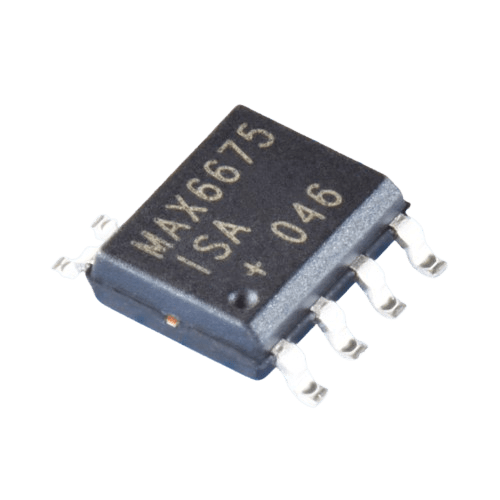

IC MAX6675 ISA+T ایسی

ویژگی‌های کلیدی MAX6675

1. پشتیبانی از ترموکوپل نوع K: به راحتی می‌تواند دما را از ترموکوپل نوع K اندازه‌گیری کند.
2. خروجی دیجیتال SPI: قابلیت اتصال به میکروکنترلرها و پردازشگرهای دیجیتال با استفاده از پروتکل ارتباطی SPI.
3. دقت مناسب: دقت ±2°C در محدوده دمایی 0°C تا 700°C که برای بسیاری از کاربردها کافی است.
4. مصرف کم انرژی: جریان مصرفی کم، ایده‌آل برای پروژه‌های کم‌مصرف.
5. سازگار با ولتاژ 3.0V تا 5.5V: امکان کار در ولتاژهای مختلف برای استفاده در مدارهای متنوع.

کاربردها

• کنترل دما: برای اندازه‌گیری دما در کوره‌ها، فرهای صنعتی، یا هر نوع تجهیزاتی که نیاز به اندازه‌گیری دمای دقیق دارند.
• آزمایشگاه‌ها و تجهیزات علمی: استفاده در تجهیزات آزمایشگاهی که نیاز به دقت بالا در اندازه‌گیری دما دارند.
• پروژه‌های آموزشی و تحقیقاتی: به دلیل سادگی و دقت مناسب، در پروژه‌های مختلف الکترونیکی و تحقیقاتی قابل استفاده است.
• سیستم‌های نظارتی صنعتی: استفاده در محیط‌های صنعتی برای اندازه‌گیری دما و نظارت بر فرآیندهای حرارتی.

مدار نمونه:

برای استفاده از MAX6675 در یک پروژه مانند Arduino:

1. اتصال سنسور:
   • VCC به تغذیه (۳.۳V یا ۵V).
   • GND به زمین.
   • SCK به پین SCK میکروکنترلر.
   • CS به پین CS میکروکنترلر.
   • SO به پین MISO میکروکنترلر.
2. ترموکوپل: ترموکوپل نوع K به ورودی سنسور MAX6675 متصل می‌شود.
3. کتابخانه Arduino: برای خواندن داده‌ها، از کتابخانه MAX6675 استفاده کنید.

مزایا

• دقت بالا: برای اندازه‌گیری دما در محدوده وسیعی از دما مناسب است.
• سازگاری با میکروکنترلرها: با استفاده از پروتکل SPI به راحتی می‌توان با میکروکنترلرها ارتباط برقرار کرد.
• پشتیبانی از ترموکوپل نوع K: برای اندازه‌گیری دما در محیط‌های صنعتی و آزمایشگاهی.
• طراحی ساده و کم‌مصرف: به راحتی می‌توان آن را در مدارهای کم‌مصرف و سیستم‌های حساس به انرژی استفاده کرد.

توجهات طراحی

• ولتاژ تغذیه: اطمینان حاصل کنید که ولتاژ تغذیه در محدوده ۳.۰V تا ۵.۵V باشد.
• حفاظت در برابر نویز: در برخی محیط‌های صنعتی، بهتر است از فیلترهای اضافی برای جلوگیری از نویز الکتریکی استفاده کنید.
