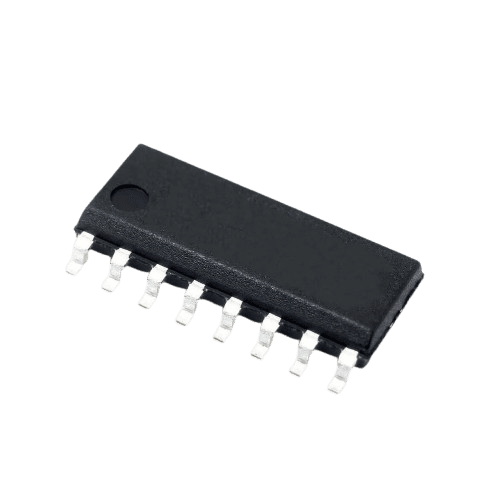

IC HEF4094 BT

عملکرد و ویژگی‌های IC HEF4094 BT

آی‌سی HEF4094 یک شیفت رجیستر ۸ بیتی است که قادر به دریافت و ارسال داده‌ها به صورت سریال و موازی است. این آی‌سی به طور معمول برای گسترش تعداد پین‌های ورودی/خروجی در مدارهای دیجیتال و پروژه‌های الکترونیکی استفاده می‌شود.

• ورودی سریال: داده‌ها از طریق ورودی سریال (SI) وارد شیفت رجیستر می‌شوند و به طور تدریجی به خروجی‌های موازی منتقل می‌گردند.
• خروجی موازی: داده‌هایی که از ورودی سریال دریافت می‌شوند، در نهایت به صورت موازی و از طریق پین‌های خروجی به سایر بخش‌های مدار ارسال می‌شوند.
• نحوه عملکرد: به طور کلی، شیفت رجیستر با سیگنال کلاک کنترل می‌شود که داده‌ها را از ورودی سریال به خروجی‌ها انتقال می‌دهد.

کاربردهای IC HEF4094 BT NXP

1. گسترش پین‌های ورودی/خروجی: این آی‌سی برای گسترش تعداد پین‌های ورودی/خروجی در سیستم‌های میکروکنترلی استفاده می‌شود. برای مثال، هنگامی که تعداد پین‌های میکروکنترلر محدود است، می‌توان از این شیفت رجیستر برای افزایش پین‌ها استفاده کرد.

2. انتقال داده سریال به موازی: این آی‌سی به طور ویژه در انتقال داده‌های سریال به موازی برای ارتباطات بین دستگاه‌ها استفاده می‌شود.

3. صف‌های داده (Data Buffers): به عنوان صف‌های داده (Data Buffers) برای ذخیره‌سازی موقت داده‌ها در سیستم‌های دیجیتال، به خصوص در سیستم‌های کامپیوتری و پروژه‌های الکترونیکی.

4. کنترل لامپ‌ها و نمایشگرها: در سیستم‌های کنترل لامپ، نمایشگرهای LED و دیگر تجهیزات مشابه که نیاز به تغییر وضعیت از طریق داده‌های سریال دارند، استفاده می‌شود.

5. کنترل سیگنال‌های دیجیتال: استفاده در پروژه‌های الکترونیکی برای انتقال سیگنال‌های دیجیتال از یک واحد به واحد دیگر در سیستم‌های اتوماتیک و رله‌ها.

ویژگی‌های کلیدی IC HEF4094 BT

• شیفت رجیستر ۸ بیتی: امکان انتقال ۸ بیت داده به صورت سریال به موازی.
• قابلیت اتصال به میکروکنترلرها: می‌توان از این آی‌سی برای گسترش ورودی/خروجی‌های یک میکروکنترلر محدود استفاده کرد.
• مدار CMOS با مصرف انرژی پایین: استفاده از تکنولوژی CMOS باعث کاهش مصرف انرژی و بالا رفتن کارایی می‌شود.
• سرعت بالای انتقال داده: قابلیت انتقال داده‌ها با سرعت بالا (تا ۱۰ مگاهرتز).
