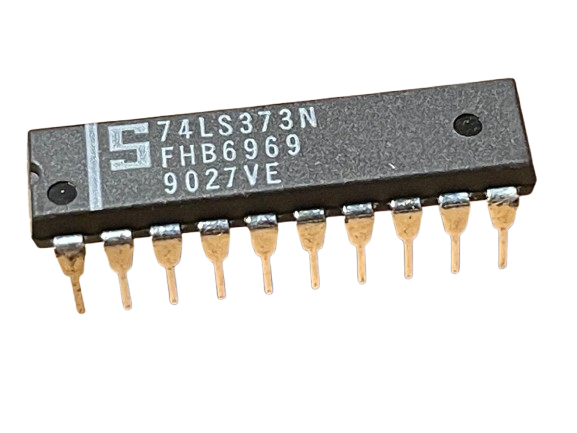

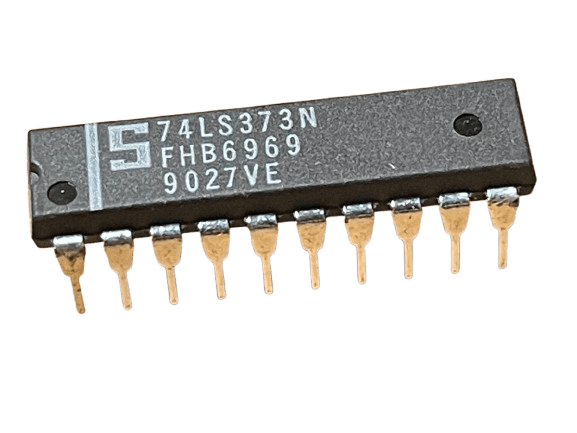

74LS373 یک Latch (قفل‌کننده) هشت‌بیتی با خروجی سه‌حالته (Tri-State) است که در بسته‌بندی SOIC-20 ارائه می‌شود. این آیسی از سری 74LS (Low Power Schottky) بوده و برای نگهداری داده‌ها و بافر کردن سیگنال‌ها در سیستم‌های دیجیتال مورد استفاده قرار می‌گیرد.
🔹 نحوه عملکرد و کاربردها
✅ عملکرد کلی:
- 74LS373 شامل 8 عدد Latch نوع D با لبه‌ی حساس به فعال‌سازی (Latch Enable – LE) است.
- هنگامی که پایه LE (Latch Enable, پایه 11) فعال (High) باشد، داده‌های ورودی به خروجی منتقل می‌شوند.
- زمانی که پایه LE غیرفعال (Low) شود، مقدار موجود در خروجی قفل شده و بدون تغییر باقی می‌ماند.
- پایه OE (Output Enable, پایه 1) اگر Low باشد، خروجی فعال خواهد شد و اگر High باشد، خروجی در حالت High-Z قرار می‌گیرد.
✅ کاربردها:
- بافرینگ و ذخیره‌سازی داده‌های گذرا در پردازنده‌ها و میکروکنترلرها
- رابط میان پردازنده و باس داده
- کنترل نمایشگرها و درایورهای خروجی
- مدارهای دیجیتالی با نیاز به نگهداری داده
🔹 نتیجه‌گیری
آیسی 74LS373 یک انتخاب عالی برای بافرینگ و نگهداری داده‌ها در باس‌های پردازنده و میکروکنترلرها است. اگر نیاز به یک Flip-Flop لبه‌ای دارید، مدل 74LS374 گزینه بهتری خواهد بود.
