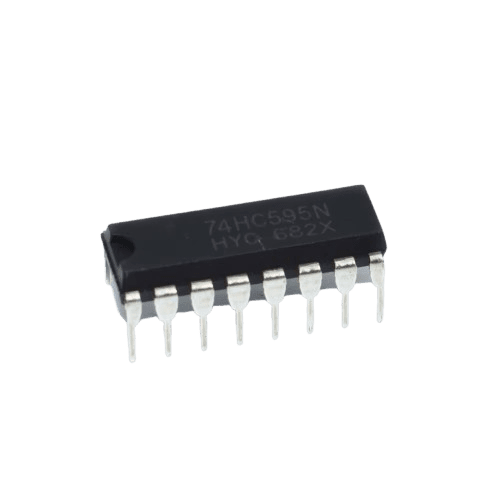

IC 74HC595N DIP کپی

74HC595D نسخه بسته‌بندی DIP (Dual Inline Package) از یک شیفت رجیستر سریال به موازی 8 بیتی است که توسط شرکت TEXAS تولید می‌شود. این آی‌سی بسیار پرکاربرد در مدارهای دیجیتال برای گسترش تعداد خروجی‌ها و کنترل دستگاه‌های متعدد است.

ویژگی‌های کلیدی:

1. 8 خروجی موازی با نگهداری داده: انتقال داده‌های سریال به موازی و حفظ وضعیت خروجی‌ها.
2. دو رجیستر داخلی:
   • رجیستر شیفت: انتقال داده‌های سریال.
   • رجیستر ذخیره‌سازی: حفظ داده‌های خروجی تا زمان بروزرسانی.
3. پین‌های کنترل کلاک و ذخیره: پین‌های SRCLK و RCLK برای همگام‌سازی داده‌ها.
4. قابلیت زنجیره‌سازی: اتصال چند آی‌سی برای گسترش تعداد بیت‌ها.
5. **پین Output Enable برای فعال‌سازی خروجی‌ها.
6. سازگاری بالا با میکروکنترلرها: مانند آردوینو، AVR، و PIC.

کاربردها:

1. نمایشگرهای LED:
   • کنترل سون سگمنت‌ها و ماتریس LED.
2. کنترل رله‌ها و موتورها: برای دستگاه‌های نیازمند پین‌های متعدد.
3. سیستم‌های ارتباطی: انتقال داده بین دستگاه‌های دیجیتال.
4. افزایش پین‌های خروجی میکروکنترلرها.

مزایا:

• ساده و کاربردی برای گسترش پین‌های دیجیتال.
• مصرف توان پایین.
• قابلیت اتصال چندین آی‌سی به صورت زنجیره‌ای.
• بسته‌بندی DIP برای راحتی در پروتوتایپ و استفاده روی بردهای آزمایشی.

معایب:

• نیاز به کلاک دقیق برای عملکرد صحیح.
• محدودیت جریان خروجی.
