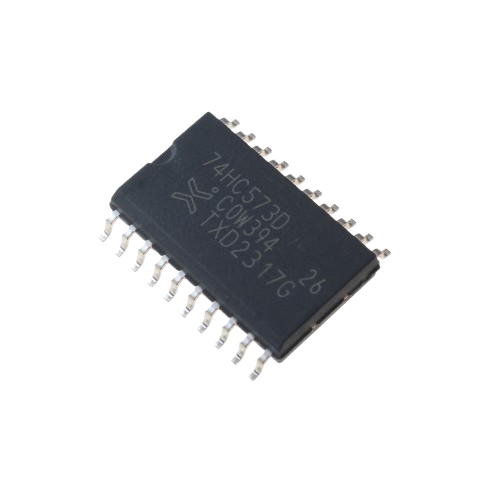

74HC573D ایسی

آی‌سی 74HC573D یک حافظه دوازده‌بیتی است که در دسته خانواده HC (High-Speed CMOS) قرار می‌گیرد. این آی‌سی دارای 8 پایه است و به‌طور خاص برای استفاده در مدارهای دیجیتال و پروژه‌هایی که نیاز به نگهداری داده‌ها با استفاده از رجیسترهای دوازده‌بیتی دارند، طراحی شده است. در این آی‌سی، 74HC573D به‌عنوان یک Octal D-Type Latch عمل می‌کند که به‌طور موازی داده‌ها را نگه می‌دارد و در صورت نیاز به آنها دسترسی دارد.

ویژگی‌های کلیدی 74HC573D

1. حافظه دوازده‌بیتی (8 بیتی): این آی‌سی به‌طور موازی هشت بیت داده را نگه می‌دارد و می‌تواند آن‌ها را با سرعت بالا ذخیره یا بازیابی کند.
2. ورودی/خروجی 3 حالت: خروجی‌های این آی‌سی دارای قابلیت 3 حالت (Tri-state) هستند، که به‌این‌معنی است که می‌توان آنها را در حالت خروجی، ورودی یا بدون بارگذاری تنظیم کرد.
3. عملکرد سریع: به‌واسطه فناوری CMOS و طراحی با سرعت بالا، این آی‌سی توانایی انتقال داده‌ها و دسترسی به اطلاعات با سرعت بالا را فراهم می‌آورد.
4. پایداری: در دمای وسیع از -40°C تا +125°C، عملکرد پایداری را ارائه می‌دهد.

کاربردها

1. حافظه موقت: برای نگهداری داده‌ها در سیستم‌هایی که نیاز به ذخیره‌سازی موقت دارند.
2. ثبت داده‌ها: در سیستم‌هایی که باید داده‌ها را به‌طور موازی ذخیره و سپس به‌طور سری از آنها استفاده کنند.
3. واحدهای پردازش موازی: برای استفاده در سیستم‌های دیجیتال که نیاز به پردازش موازی داده‌ها دارند.
4. مدارهای ورودی/خروجی: به‌عنوان یک رابط بین اجزای مختلف مدار که نیاز به ذخیره‌سازی داده‌ها دارند.
5. تبدیل منطقی: در مدارهایی که نیاز به تبدیل از ورودی دیجیتال به خروجی‌های مختلف دارند.

مدار نمونه با 74HC573D

1. مدار Latch ساده (حافظه موقت)

در این مدار، 74HC573D به‌عنوان یک Octal D-Type Latch عمل می‌کند. داده‌ها از ورودی‌های D (پایه‌های 1 تا 8) به‌طور موازی به خروجی‌ها منتقل می‌شوند و تا زمانی که سیگنال فعال در پایه Latch Enable (LE) تغییر نکند، داده‌ها در حافظه نگهداری می‌شوند.

اتصالات:

• پایه‌های 1 تا 8 (D0-D7): ورودی‌های داده.
• پایه 9 (Latch Enable, LE): سیگنال فعال‌سازی (LOW) برای ثبت داده‌ها.
• پایه 11 (Output Enable, OE): فعال‌سازی یا غیر فعال‌سازی خروجی‌ها.
• پایه‌های 18 تا 15 (Q0-Q7): خروجی‌های داده.

2. مدار ثبت داده با 3 حالت

در این مدار، پایه Output Enable (OE) برای کنترل وضعیت 3 حالت ورودی/خروجی‌های آی‌سی استفاده می‌شود. زمانی که OE فعال نباشد، خروجی‌ها در حالت High Impedance قرار می‌گیرند.

مزایا و معایب 74HC573D

مزایا:

• عملکرد سریع: به دلیل فناوری CMOS، انتقال داده‌ها با سرعت بالا انجام می‌شود.
• قابلیت 3 حالت خروجی: قابلیت استفاده از خروجی‌ها در 3 حالت مختلف (ورودی، خروجی، و غیر فعال) را دارد.
• پایداری دمایی: این آی‌سی عملکرد پایدار در دمای وسیعی از -40°C تا +125°C دارد.
• نصب آسان: بسته‌بندی SOIC نصب آسان در بردهای مدار چاپی (PCB) فراهم می‌کند.

معایب:

• محدودیت در جریان: به دلیل اینکه خروجی‌های آن محدود به 6 میلی‌آمپر هستند، برای کاربردهای با جریان بالاتر مناسب نیست.
• نیاز به سیگنال فعال‌سازی: برای ثبت داده‌ها نیاز به سیگنال Latch Enable است که می‌تواند پیچیدگی‌های کوچکی در طراحی ایجاد کند.
