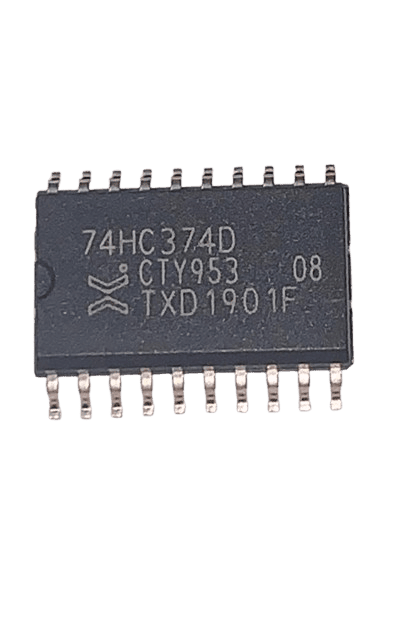

آیسی IC 74HC374D

عملکرد اصلی:

این آی‌سی شامل 8 فلیپ‌فلاپ نوع D است که با استفاده از سیگنال کلاک (Clock) داده‌ها را در ورودی دریافت کرده و در خروجی نمایش می‌دهد. ویژگی 3-State امکان غیرفعال کردن خروجی‌ها را فراهم می‌کند، که این قابلیت برای اتصال چندین دستگاه به یک باس داده مشترک بسیار مفید است.

ویژگی‌های کلیدی:

1. کنترل با کلاک (Clock Control):
   • تمام بیت‌ها با سیگنال کلاک همگام هستند.
   • داده‌ها با لبه بالارونده کلاک ذخیره می‌شوند.
2. قابلیت 3-State در خروجی‌ها:
   • خروجی‌ها می‌توانند به حالت High-Impedance تغییر کنند، که باعث جلوگیری از تداخل باس داده می‌شود.
3. طراحی پرسرعت:
   • این آی‌سی در سرعت‌های بالا کار می‌کند و برای کاربردهایی که نیاز به انتقال سریع داده دارند، مناسب است.
4. ورودی و خروجی‌های TTL-Compatible:
   • مناسب برای کار با سیستم‌های دیجیتال استاندارد.

کاربردهای اصلی:

• ذخیره‌سازی و انتقال داده در سیستم‌های دیجیتال
• سیستم‌های میکروکنترلری و پردازنده‌ها: استفاده برای نگهداری موقت داده‌ها بین واحدهای پردازشی.
• سیستم‌های باس داده مشترک: استفاده از حالت 3-State برای اتصال چند دستگاه به یک باس.
• کنترل دستگاه‌های دیجیتال: استفاده به‌عنوان حافظه یا ثبات داده.

مزایا:

1. سرعت بالا: مناسب برای سیستم‌های دیجیتال سریع.
2. حالت 3-State: امکان اتصال چندین دستگاه به یک باس داده.
3. انعطاف‌پذیری بالا: استفاده در گستره وسیعی از ولتاژهای کاری.
4. بسته‌بندی کوچک (SOP-20): مناسب برای طراحی‌های برد فشرده.

معایب:

1. مصرف توان نسبی: نسبت به برخی آی‌سی‌های جدیدتر، ممکن است مصرف توان بیشتری داشته باشد.
2. نیاز به مدارهای جانبی: برای کاربردهای خاص ممکن است به مدارهای اضافی نیاز باشد.

اگر نیاز به اطلاعات بیشتر، مثال‌های کاربردی، یا مدارهای پیشنهادی دارید، بگویید!
