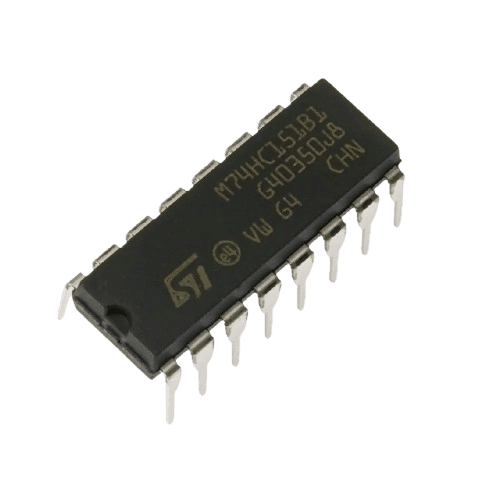

IC 74HC151N DIP ایسیآیسی 74HC151N – مالتی‌پلکسر 8 به 1 (DIP-16)
74HC151N یک مالتی‌پلکسر 8 به 1 از سری 74HC است که دارای ورودی‌های 8 بیتی و یک خروجی Y است. این آیسی برای انتخاب یک داده از بین 8 ورودی با استفاده از 3 خط انتخاب (S0, S1, S2) طراحی شده و در کاربردهای دیجیتال و میکروکنترلری مورد استفاده قرار می‌گیرد.
ویژگی‌های کلیدی
✔ قابلیت انتخاب یک ورودی از بین 8 داده
✔ خروجی مکمل (Inverted Output – W) برای انعطاف‌پذیری بیشتر
✔ سرعت بالا و تأخیر کم (HC – High-Speed CMOS)
✔ سازگاری با میکروکنترلرها و مدارات منطقی
✔ توان مصرفی پایین و پایداری بالا
نحوه عملکرد
این آیسی با دریافت 3 بیت آدرس (S0, S1, S2) یکی از 8 ورودی را به خروجی Y ارسال می‌کند. همچنین خروجی معکوس‌شده آن W نیز مقدار معکوس‌شده خروجی Y را ارائه می‌دهد.
کاربردها
🔹 انتخاب داده در مدارهای دیجیتال
🔹 مبدل‌های چندکاناله آنالوگ به دیجیتال (ADC)
🔹 مدارات مالتی‌پلکسینگ و سوئیچینگ سیگنال‌ها
🔹 مدارات ارتباطی و مخابراتی
🔹 سیستم‌های کنترلی مبتنی بر میکروکنترلر
نکات مهم در استفاده
- ورودی‌های انتخاب را به درستی مقداردهی کنید تا ورودی صحیح به خروجی انتقال یابد.
- پایه G را روی 0 ولت (LOW) قرار دهید تا مالتی‌پلکسر فعال شود.
- در ورودی‌های استفاده‌نشده مقاومت پول‌داون (Pull-Down) قرار دهید تا نویز کاهش یابد.
نتیجه‌گیری
74HC151N یک مالتی‌پلکسر سریع و کم‌مصرف 8 به 1 است که در بسیاری از مدارهای دیجیتال و میکروکنترلری مورد استفاده قرار می‌گیرد. این آیسی با توان مصرفی پایین، سرعت بالا و خروجی مکمل گزینه‌ای مناسب برای مدارات انتخاب داده، مخابراتی و پردازش سیگنال است.
| Feature | Specification |
|---|---|
| نوع آیسی | مالتی‌پلکسر 8 به 1 |
| تعداد ورودی‌ها | 8 ورودی داده (D0 تا D7) |
| تعداد خروجی‌ها | 1 خروجی Y + خروجی مکمل W |
| خطوط انتخاب (Select Lines) | 3 بیت (S0, S1, S2) |
| پایه فعال‌ساز (Enable – G) | فعال در سطح پایین (Active Low) |
| ولتاژ کاری (Vcc) |
2V تا 6V
|
| جریان خروجی (Iout) | حداکثر ±25mA |
