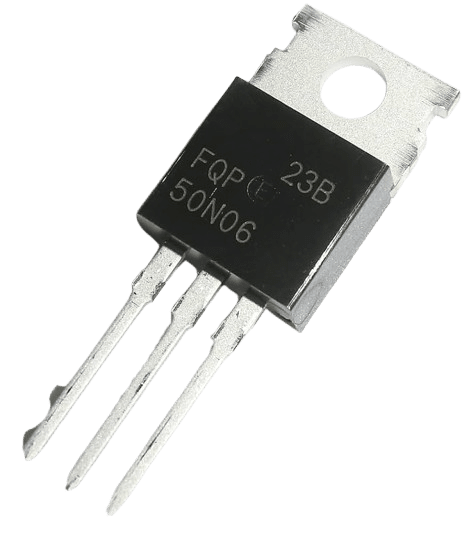

FQP50N06 ماسفت

ویژگی‌های کلیدی

1. ولتاژ شکست بالا (Vds):
   • این MOSFET قادر است تا ولتاژ 60V را تحمل کند که آن را برای کاربردهای سوئیچینگ قدرتی مناسب می‌سازد.
2. جریان کانال بالا (Id):
   • جریان 50A که این MOSFET را برای کاربردهایی که نیاز به جریان‌های بالا دارند، مانند موتورهای DC، منابع تغذیه و سایر مدارهای قدرتی مناسب می‌سازد.
3. مقاومت داخلی کم (Rds(on)):
   • مقاومت 0.05 Ω در حالت روشن (ON) به معنای اتلاف کم توان و کارایی بالا در هنگام عبور جریان است.
4. توان هدر رفت حرارتی بالا:
   • این MOSFET می‌تواند توان 120W را بدون آسیب به قطعه هدر دهد که نشان‌دهنده قابلیت مدیریت حرارت خوب آن است.
5. پکیج TO-220:
   • پکیج TO-220 مناسب برای استفاده در مدارهایی است که نیاز به دفع حرارت زیاد دارند. این پکیج اجازه می‌دهد تا MOSFET به راحتی به سیستم خنک‌کننده متصل شود.

کاربردها

1. سوئیچینگ قدرت:
   • در مدارهای سوئیچینگ قدرت که نیاز به سوئیچینگ سریع و کارآمد دارند، به ویژه در منابع تغذیه سوئیچینگ (SMPS).
2. کنترل موتور:
   • در مدارهای کنترل موتور DC، به‌ویژه در برنامه‌هایی که نیاز به سوئیچینگ سریع و توان بالا دارند.
3. دستگاه‌های صوتی و تصویری:
   • در آمپلی‌فایرها و مدارهای صوتی که نیاز به قدرت بالا دارند.
4. پروژه‌های آردوینو:
   • برای سوئیچ کردن بارهای پرقدرت در پروژه‌های آردوینو و سایر میکروکنترلرها که از MOSFET به‌عنوان سوئیچ استفاده می‌کنند.
5. مدارهای حفاظت:
   • در مدارهای محافظتی مانند مدارهای محافظت در برابر جریان بالا و ولتاژ اضافه استفاده می‌شود.

مزایا و معایب

مزایا:

• کارایی بالا در سوئیچینگ: این MOSFET با داشتن مقاومت Rds(on) کم، اتلاف توان کمتری دارد و در عملکرد سوئیچینگ بسیار کارآمد است.
• توان هدر رفت حرارتی بالا: توانایی تحمل 120W توان هدر رفته به این معنی است که برای کاربردهای قدرت بالا مناسب است.
• جریان بالا: حداکثر جریان 50 آمپر این قطعه را برای کاربردهای صنعتی و قدرتی ایده‌آل می‌سازد.

معایب:

• ولتاژ شکست محدود: اگرچه ولتاژ 60V برای بسیاری از کاربردها مناسب است، اما در برخی از کاربردهایی که نیاز به ولتاژ بالاتر دارند، ممکن است محدودیت ایجاد کند.
• مناسب برای فرکانس‌های پایین: برای کاربردهای سوئیچینگ با فرکانس‌های بسیار بالا (مثلاً RF)، ممکن است گزینه‌های دیگر با مشخصات متفاوت مناسب‌تر باشند.

نکات مهم در استفاده

1. خنک‌سازی:
   • برای جلوگیری از گرم شدن بیش از حد MOSFET و افزایش عمر آن، استفاده از هیت‌سینک یا سیستم‌های خنک‌کننده مناسب برای انتقال حرارت ضروری است.
2. ولتاژ گیت (Vgs):
   • اطمینان حاصل کنید که ولتاژ گیت به درستی اعمال شود (باید بین ±10V تا ±20V باشد) تا از سوختن MOSFET جلوگیری شود.
3. اتصال صحیح:
   • اطمینان حاصل کنید که پایه‌ها به‌درستی متصل شوند (گیت، درین و سورس) تا عملکرد بهینه MOSFET حاصل شود.

نتیجه‌گیری

MOSFET FQP50N06 یک انتخاب عالی برای مدارهای سوئیچینگ قدرت و کاربردهایی که به توان بالا و جریان زیاد نیاز دارند است. با داشتن ولتاژ شکست 60V و جریان 50A، این قطعه در سیستم‌هایی مانند منابع تغذیه، کنترل موتور و پروژه‌های الکترونیکی که نیاز به سوئیچینگ سریع دارند، کاربرد فراوانی دارد. مقاومت پایین و توان هدر رفت حرارتی بالا، باعث می‌شود که این MOSFET یک گزینه بسیار مناسب برای طراحی‌های با نیاز به قدرت بالا باشد.
