DS1307

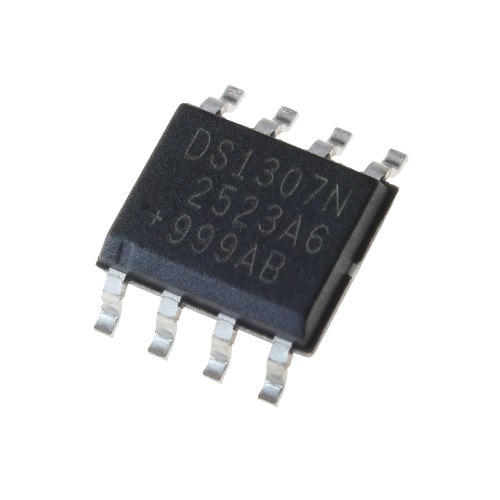

آی‌سی DS1307ZN یک RTC (Real-Time Clock) از شرکت Dallas Semiconductor (اکنون تحت برند Maxim Integrated) است که در بسته‌بندی SMD (Surface Mount Device) عرضه می‌شود. این آی‌سی برای کاربردهای زمانی دقیق در مدارها و دستگاه‌های مختلف طراحی شده است. DS1307ZN از پروتکل I2C برای ارتباط با میکروکنترلرها و دیگر دستگاه‌ها استفاده می‌کند و یک ساعت و تاریخ دقیق را برای سیستم‌ها فراهم می‌آورد.

ویژگی‌های کلیدی DS1307ZN

1. پروتکل I2C: این آی‌سی از پروتکل I2C برای ارتباط با سایر دستگاه‌ها و میکروکنترلرها استفاده می‌کند که امکان ارتباط آسان و سریع را فراهم می‌آورد.
2. حافظه غیر فرار: دارای 56 بایت حافظه غیر فرار است که برای ذخیره‌سازی اطلاعات اضافی مانند تنظیمات یا داده‌های موقتی استفاده می‌شود.
3. باتری پشتیبان: این آی‌سی با یک باتری پشتیبان، مانند باتری CR2032، زمان را حتی زمانی که مدار خاموش است حفظ می‌کند.
4. دقت بالا: دقت ساعت این آی‌سی در حدود ±2 دقیقه در ماه است که برای بیشتر کاربردها کافی است.
5. مناسب برای دستگاه‌های کم مصرف: DS1307ZN از مصرف کم انرژی بهره می‌برد (100µA در حالت خواب)، که آن را برای دستگاه‌های کم مصرف و باتری‌خور مناسب می‌سازد.
6. پشتیبانی از ساعت و تاریخ: علاوه بر ساعت، این آی‌سی توانایی ذخیره‌سازی تاریخ را دارد و می‌تواند ساعت، دقیقه، ثانیه، روز، ماه و سال را نگه دارد.

کاربردها

1. سیستم‌های تعبیه‌شده (Embedded Systems): برای فراهم آوردن زمان دقیق در دستگاه‌هایی که نیاز به زمان‌سنجی دارند، مانند دستگاه‌های اندازه‌گیری و کنترل.
2. دستگاه‌های مصرفی: در دستگاه‌هایی مانند ساعت‌های دیجیتال، رادیوها، دوربین‌های دیجیتال و سایر تجهیزات مصرفی.
3. سیستم‌های کامپیوتری و شبکه: در سرورها، کامپیوترها و سایر تجهیزات که نیاز به همگام‌سازی دقیق زمان دارند.
4. مدارهای ذخیره‌سازی داده: برای سیستم‌هایی که به اطلاعات زمانی دقیق برای ذخیره‌سازی داده نیاز دارند.
5. سیستم‌های پزشکی: در تجهیزات پزشکی که ثبت زمان دقیق رویدادها ضروری است، مانند تجهیزات مانیتورینگ بیمار.

مدار نمونه با DS1307ZN

1. اتصال به میکروکنترلر با پروتکل I2C

در این مدار، DS1307ZN به میکروکنترلر متصل می‌شود و از پروتکل I2C برای برقراری ارتباط استفاده می‌کند. میکروکنترلر می‌تواند زمان و تاریخ را از این آی‌سی خوانده و تنظیمات را انجام دهد.

اتصالات:

• SDA (Serial Data Line): داده‌های سریال برای ارتباط با میکروکنترلر.
• SCL (Serial Clock Line): خط کلاک برای همزمان‌سازی داده‌ها.
• VCC: ولتاژ مثبت (معمولاً 5V).
• GND: به زمین متصل می‌شود.
• V_BAT: به باتری پشتیبان (CR2032) متصل می‌شود تا زمان حتی در صورت خاموش بودن دستگاه حفظ شود.
• پایه‌های دیگر: شامل تنظیمات مربوط به ساعت، تاریخ، و پیکربندی داخلی.

مزایا و معایب DS1307ZN

مزایا:

• پروتکل I2C: استفاده از پروتکل I2C باعث می‌شود که ارتباط با میکروکنترلرها و دستگاه‌های دیگر ساده و بهینه باشد.
• حافظه غیر فرار: حافظه داخلی برای ذخیره‌سازی داده‌ها حتی در زمان خاموش بودن دستگاه مفید است.
• دقت بالا: دقت خوب ساعت و تاریخ برای بسیاری از کاربردهای معمولی.
• پشتیبانی از باتری: زمان و تاریخ را حتی در صورت قطع برق حفظ می‌کند.
• مصرف انرژی پایین: مصرف کم در حالت‌های مختلف که به‌ویژه برای دستگاه‌های باتری‌خور مفید است.

معایب:

• دقت محدود: دقت ساعت در حدود ±2 دقیقه در ماه است که برای برخی کاربردها که نیاز به دقت بسیار بالا دارند، ممکن است ناکافی باشد.
• ظرفیت حافظه محدود: حافظه داخلی تنها 56 بایت است که برای کاربردهای پیچیده‌تر ممکن است محدود باشد.
• پشتیبانی از کریستال خاص: برای عملکرد صحیح نیاز به کریستال 32.768 kHz دارد که ممکن است نیازمند تنظیمات اضافی باشد.
