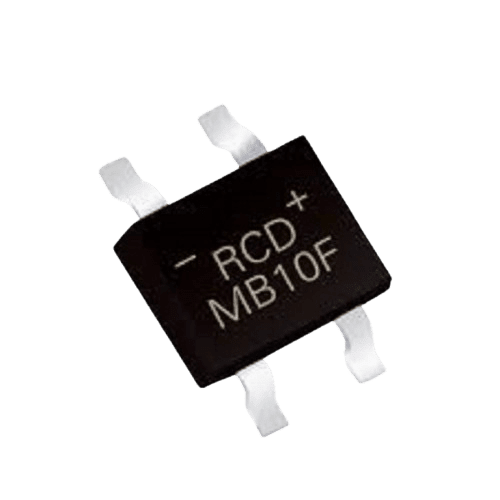

MB10F دیود

ویژگی‌های کلیدی MB10F

1. طراحی کوچک و فشرده: مناسب برای مدارهای سطح‌نصب‌شده (SMD) و فضاهای محدود.
2. تحمل ولتاژ بالا: حداکثر ولتاژ معکوس تا 1000 ولت.
3. جریان اوج گذرا بالا: تحمل جریان لحظه‌ای تا 35 آمپر، مناسب برای شرایط گذرای مدار.
4. افت ولتاژ کم: افت ولتاژ مستقیم حدود 1.1 ولت برای هر دیود.
5. دمای عملیاتی گسترده: عملکرد پایدار در دماهای -55°C تا 150°C.

کاربردها

• منبع تغذیه AC به DC: در مبدل‌های قدرت برای تبدیل ولتاژ AC به ولتاژ DC.
• شارژرها: در آداپتورها و شارژرهای کوچک.
• مدارهای الکترونیکی کوچک: در دستگاه‌های خانگی و صنعتی کوچک.
• کنترل‌کننده‌های موتور: برای یکسو کردن جریان در درایوهای موتور.
• بردهای الکترونیکی فشرده: در کاربردهایی که نیاز به طراحی جمع‌وجور و سبک دارند.

مدار نمونه با MB10F

یکسوکننده پل کامل (Full-Wave Rectifier):

• پایه‌های MB10F به ترتیب زیر استفاده می‌شوند:
  • پایه‌های ~ (AC): به ولتاژ ورودی AC متصل می‌شوند.
  • پایه‌های + (DC) و – (DC): به خروجی DC متصل می‌شوند.
• این مدار جریان متناوب (AC) را به جریان مستقیم (DC) تبدیل می‌کند.

مزایا

• طراحی کوچک و مناسب برای بردهای SMD.
• توانایی تحمل ولتاژ و جریان بالا نسبت به اندازه.
• مناسب برای استفاده در مدارهای کوچک با نیاز به تبدیل AC به DC.
• عملکرد پایدار در دماهای گسترده.

توجهات طراحی

1. خنک‌سازی: اگر جریان نزدیک به حد مجاز (500mA) استفاده می‌شود، از طراحی مناسب برای مدیریت گرما اطمینان حاصل کنید.
2. ولتاژ ورودی: ولتاژ ورودی AC نباید از حداکثر ولتاژ معکوس (1000V) بیشتر باشد.
3. فرکانس کاری: برای فرکانس‌های استاندارد 50Hz یا 60Hz طراحی شده است.
4. لحیم‌کاری دقیق: به دلیل بسته‌بندی SMD، هنگام لحیم‌کاری مراقب حرارت زیاد باشید.

MB10F HKT یک پل دیود کوچک و پرکاربرد است که برای کاربردهای عمومی الکترونیک مناسب می‌باشد. این قطعه با طراحی فشرده و قابلیت اطمینان بالا، انتخاب مناسبی برای مدارهای AC به DC و کاربردهایی با نیاز به جریان و ولتاژ متوسط است.
