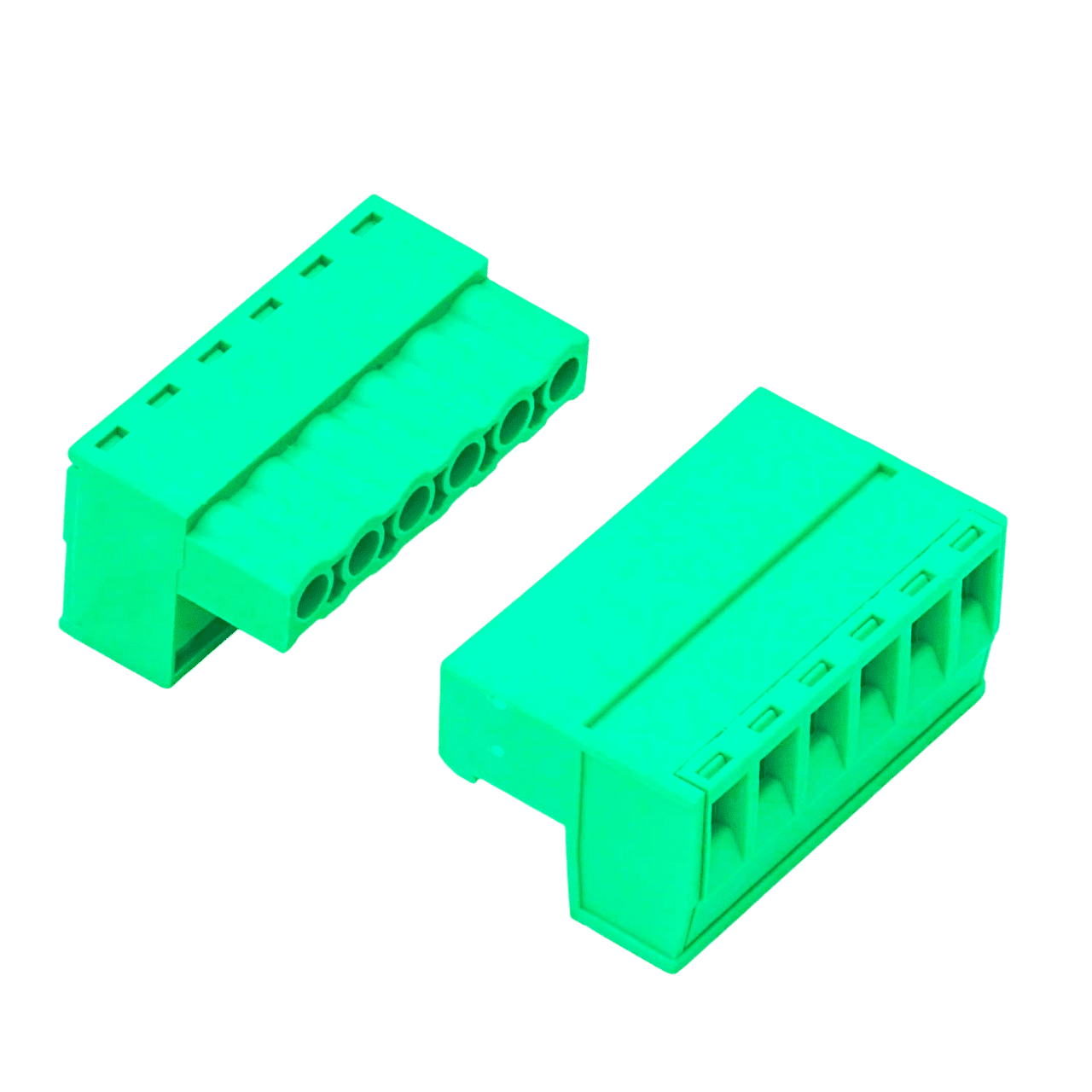

کانکتور فونیکس 6 پین نری و مادگی (CON PHOENIX 6PIN RIGHT M&F 3.81MM)
کانکتورهای فونیکس (Phoenix) 6 پین نری و مادگی با فاصله پایه 3.81 میلی‌متر از پرکاربردترین کانکتورهای صنعتی و الکترونیکی برای اتصال سیم به برد مدار چاپی (PCB) هستند. این کانکتورها به دلیل قابلیت قفل شدن ایمن، نصب آسان و تحمل ولتاژ و جریان بالا در سیستم‌های کنترل صنعتی، تجهیزات الکترونیکی و مدارهای مخابراتی مورد استفاده قرار می‌گیرند.
ویژگی‌ها و مزایا
✅ اتصال محکم و ایمن با طراحی نری و مادگی
✅ فاصله پایه 3.81mm مناسب برای بردهای فشرده
✅ قابلیت عبور جریان تا 8 آمپر مناسب برای مدارهای قدرت
✅ مقاومت حرارتی بالا برای استفاده در شرایط صنعتی
✅ نصب آسان و سریع روی PCB و کابل‌ها
✅ طراحی 90 درجه (Right Angle) برای مدیریت بهتر سیم‌کشی در فضاهای محدود
کاربردها
🔹 سیستم‌های کنترل صنعتی و اتوماسیون
🔹 اتصال تغذیه و سیگنال در بردهای الکترونیکی
🔹 سیستم‌های مخابراتی و شبکه
🔹 منابع تغذیه سوئیچینگ و تجهیزات ولتاژ بالا
🔹 بردهای رله و مدارهای کنترلی
نحوه استفاده در مدار
1️⃣ مادگی را روی برد مدار چاپی (PCB) لحیم کنید و از اتصال محکم پایه‌ها به برد مطمئن شوید.
2️⃣ سیم‌های مورد نظر را به نری وصل کنید (از پیچ شونده یا سیستم فشاری استفاده کنید).
3️⃣ کانکتور نری را به مادگی متصل کنید تا اتصال الکتریکی برقرار شود.
4️⃣ در صورت نیاز از پیچ‌های قفل‌کننده برای محکم کردن اتصال استفاده کنید.
نکات مهم در انتخاب و نصب
⚠ توجه به جریان و ولتاژ قابل تحمل هنگام انتخاب کانکتور
⚠ بررسی نوع اتصال (پیچ شونده یا فشاری) برای مطابقت با نیاز مدار
⚠ اطمینان از سازگاری با سایر کانکتورها در سیستم مورد نظر
⚠ استفاده از هویه مناسب هنگام لحیم‌کاری PCB برای جلوگیری از آسیب به پین‌ها
نتیجه‌گیری
کانکتور فونیکس 6 پین نری و مادگی 3.81MM یکی از بهترین گزینه‌ها برای اتصال سیم به برد مدار چاپی در مدارهای صنعتی و کنترلی است. طراحی 90 درجه، استحکام بالا و نصب آسان آن را به یک انتخاب ایده‌آل برای مدارهای قدرت و سیگنال‌های حساس تبدیل کرده است.
