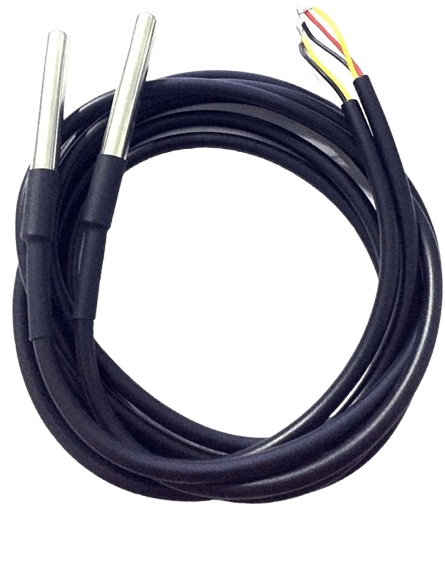

DS18B20 کابل سنسور

ویژگی‌های کلیدی CABLE MODULE SENSOR DS18B20

1. اتصال راحت: کابل بلند و کانکتور ساده برای نصب راحت در مکان‌های مختلف.
2. پروتکل One-Wire: می‌توان چندین سنسور DS18B20 را به یک پورت میکروکنترلر متصل کرد.
3. طول کابل قابل تنظیم: معمولاً طول کابل این سنسورها 1 متر است، اما می‌توان بسته به نیاز پروژه از کابل‌های بلندتر یا کوتاه‌تر استفاده کرد.
4. مقاومت Pull-Up داخلی: بسیاری از ماژول‌های حسگر DS18B20 با مقاومت Pull-Up 4.7 کیلو اهم داخلی عرضه می‌شوند، که نیاز به اتصال جداگانه این مقاومت را برطرف می‌کند.
5. محدوده دمایی وسیع: از -55°C تا +125°C با دقت ±0.5°C (بین 0°C تا +70°C).
6. خروجی دیجیتال: می‌توان مستقیماً به میکروکنترلر یا پردازشگر متصل کرد و نیازی به مبدل آنالوگ به دیجیتال نیست.

کاربردها

• سیستم‌های اندازه‌گیری دما در محیط‌های سخت: در پروژه‌هایی که نیاز به اندازه‌گیری دما در فاصله‌های طولانی دارند (مانند سیستم‌های آبیاری خودکار، کنترل محیط‌های صنعتی).
• سیستم‌های تهویه مطبوع و گرمایش: برای نظارت بر دمای محیط در سیستم‌های HVAC.
• رصدخانه‌ها و پروژه‌های تحقیقاتی: برای اندازه‌گیری دما در محیط‌های خارج از ساختمان یا مکان‌های دور از دسترس.
• پروژه‌های خانگی و آموزشی: از جمله پروژه‌های آردوینو یا Raspberry Pi که در آن‌ها نیاز به سنسور دما با کابل بلند است.

مدار نمونه با استفاده از DS18B20

برای استفاده از ماژول DS18B20 با یک میکروکنترلر (مثلاً آردوینو):

1. اتصال سنسور:
   • VCC به تغذیه (۳.۳V یا ۵V).
   • GND به زمین.
   • DQ (پایه داده) به یک پین دیجیتال میکروکنترلر (مانند پین 2 آردوینو).
2. مقاومت Pull-Up: یک مقاومت ۴.۷ کیلو اهم به تغذیه (VCC) متصل می‌شود (در صورتی که ماژول به طور داخلی این مقاومت را نداشته باشد).

مزایا

• نصب ساده: کابل ماژول به راحتی در مکان‌های مختلف نصب می‌شود.
• مصرف انرژی کم: این سنسور انرژی کمی مصرف می‌کند که برای پروژه‌های کم‌مصرف مناسب است.
• دقت بالا: اندازه‌گیری دما با دقت ±0.5°C در محدوده دمایی معمول.
• قابلیت استفاده در پروژه‌های مختلف: از محیط‌های صنعتی تا پروژه‌های خانگی.

توجهات طراحی

• طول کابل: توجه داشته باشید که طول کابل ممکن است روی سرعت انتقال داده‌ها و کیفیت سیگنال تأثیر بگذارد. اگر از کابل‌های طولانی استفاده می‌کنید، ممکن است نیاز به افزایش مقاومت Pull-Up یا استفاده از تقویت‌کننده سیگنال داشته باشید.
• تغذیه مناسب: سنسور باید با ولتاژ مناسب (۳.۳V تا ۵.۵V) تغذیه شود.
