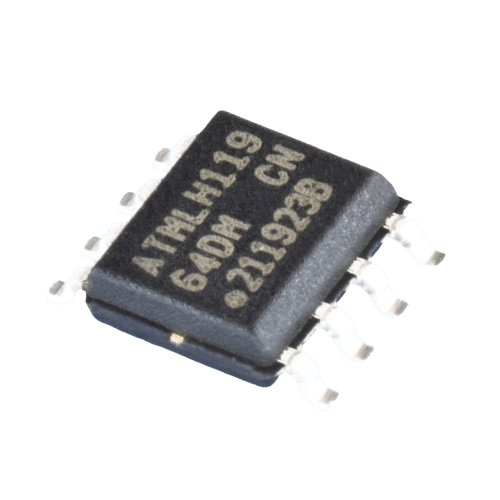

AT24C64D-SSHM ایسی

ویژگی‌های کلیدی AT24C64D

1. حافظه غیر فرار: اطلاعات پس از خاموش شدن دستگاه نیز حفظ می‌شود.
2. پروتکل I²C: ارتباط ساده و استفاده آسان در سیستم‌های تعبیه‌شده.
3. ظرفیت مناسب: برای ذخیره‌سازی داده‌هایی مانند تنظیمات، کالیبراسیون، و اطلاعات کاربران.
4. سرعت بالا: پشتیبانی از سرعت‌های استاندارد (100 کیلوهرتز)، سریع (400 کیلوهرتز)، و سریع‌تر (1 مگاهرتز).
5. طول عمر نوشتن: بیش از 1,000,000 سیکل نوشتن/پاک کردن.
6. ذخیره‌سازی طولانی‌مدت: حفظ داده‌ها تا 100 سال.

مدار نمونه برای استفاده از AT24C64D

اتصال به آردوینو

1. تغذیه: پایه VCC را به 3.3 ولت یا 5 ولت و GND را به زمین متصل کنید.
2. خطوط I²C: پایه‌های SDA و SCL را به پین‌های مربوطه در آردوینو متصل کنید (معمولاً A4 و A5 در بردهای UNO).
3. پایه‌های آدرس: A0، A1، A2 را برای تنظیم آدرس آی‌سی به زمین یا تغذیه متصل کنید.
4. WP: برای فعال‌سازی قابلیت نوشتن، پایه WP را به زمین متصل کنید.

کاربردها

1. ذخیره‌سازی تنظیمات سیستم: مانند کالیبراسیون و پیکربندی.
2. ذخیره‌سازی داده‌های سنسور: ثبت داده‌ها در پروژه‌های IoT.
3. ذخیره‌سازی سریال یا اطلاعات کاربری: برای دستگاه‌هایی با کاربران متعدد.
4. سیستم‌های RFID و کارت‌های هوشمند: نگهداری داده‌های امنیتی.
5. لوازم خانگی هوشمند: ذخیره داده‌های عملیات.

نکات مهم در استفاده از AT24C64D

1. پایه‌های آدرس: با تنظیم A0، A1، و A2 می‌توانید چندین آی‌سی AT24C64D را در یک خط I²C به صورت هم‌زمان استفاده کنید.
2. محافظت در برابر نوشتن: پایه WP را به زمین متصل کنید تا نوشتن مجاز شود.
3. کالیبراسیون ولتاژ تغذیه: تغذیه باید پایدار باشد تا از آسیب به داده‌ها جلوگیری شود.
4. زمان‌بندی نوشتن: بعد از هر عملیات نوشتن، تأخیر لازم برای تکمیل فرآیند را رعایت کنید.
