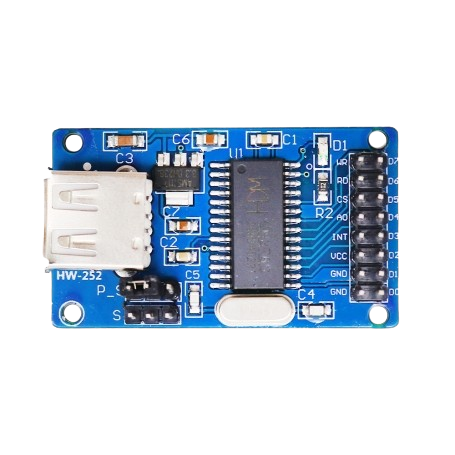

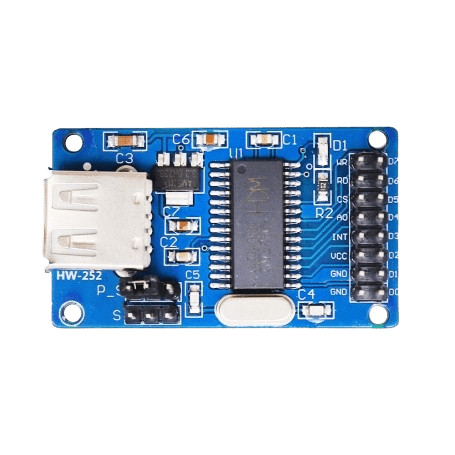

ماژول CH376S با usb host
ماژول CH376S USB Host یک راه‌حل قدرتمند برای افزودن قابلیت خواندن و نوشتن روی حافظه‌های USB (مانند فلش درایوها) و کارت‌های SD به پروژه‌های میکروکنترلری است. این ماژول با پشتیبانی از پروتکل‌های FAT16، FAT32 و FAT12، امکان مدیریت فایل‌ها را به‌صورت مستقیم برای میکروکنترلرها فراهم می‌کند.
🔌 نحوه اتصال به میکروکنترلر
ماژول CH376S از طریق یکی از سه رابط ارتباطی زیر به میکروکنترلر متصل می‌شود:
-
SPI:
-
پین‌ها: MOSI، MISO، SCK، CS
-
مزایا: سرعت بالا و مصرف کم.
-
-
UART (سریال ناهمزمان):
-
پین‌ها: TXD، RXD
-
مزایا: راه‌اندازی ساده و مناسب برای میکروکنترلرهایی با منابع محدود
-
-
موازی 8 بیتی:
-
پین‌ها: D0 تا D7، RD، WR، CS
-
مزایا: سرعت انتقال بالا
-
انتخاب نوع رابط از طریق جامپر موجود روی ماژول انجام می‌شود.
🧰 کاربردها
-
دیتالاگرها: ذخیره‌سازی داده‌های سنسورها روی فلش درایو USB یا کارت SD
-
پخش‌کننده‌های رسانه: پخش فایل‌های صوتی یا تصویری از حافظه‌های USB
-
به‌روزرسانی سیستم‌ها: بارگذاری یا به‌روزرسانی نرم‌افزار از طریق فلش درایو
-
سیستم‌های تعبیه‌شده: افزودن قابلیت ذخیره‌سازی به پروژه‌های مبتنی بر آردوینو، STM32 و سایر میکروکنترلرها
نقد و بررسی
ماژول CH376S با usb hostماژول CH376S USB Host یک راه‌حل قدرتمند برای افزودن قابلیت خواندن و نوشتن روی حافظه‌های USB (مانند فلش درایوها) و کارت‌های SD به پروژه‌های میکروکنترلری است. این ماژول با پشتیبانی از پروتکل‌های FAT16، FAT32 و FAT12، امکان مدیریت فایل‌ها را به‌صورت مستقیم برای میکروکنترلرها فراهم می‌کند.
🔌 نحوه اتصال به میکروکنترلر
ماژول CH376S از طریق یکی از سه رابط ارتباطی زیر به میکروکنترلر متصل می‌شود:
-
SPI:
-
پین‌ها: MOSI، MISO، SCK، CS
-
مزایا: سرعت بالا و مصرف کم.
-
-
UART (سریال ناهمزمان):
-
پین‌ها: TXD، RXD
-
مزایا: راه‌اندازی ساده و مناسب برای میکروکنترلرهایی با منابع محدود
-
-
موازی 8 بیتی:
-
پین‌ها: D0 تا D7، RD، WR، CS
-
مزایا: سرعت انتقال بالا
-
انتخاب نوع رابط از طریق جامپر موجود روی ماژول انجام می‌شود.
🧰 کاربردها
-
دیتالاگرها: ذخیره‌سازی داده‌های سنسورها روی فلش درایو USB یا کارت SD
-
پخش‌کننده‌های رسانه: پخش فایل‌های صوتی یا تصویری از حافظه‌های USB
-
به‌روزرسانی سیستم‌ها: بارگذاری یا به‌روزرسانی نرم‌افزار از طریق فلش درایو
-
سیستم‌های تعبیه‌شده: افزودن قابلیت ذخیره‌سازی به پروژه‌های مبتنی بر آردوینو، STM32 و سایر میکروکنترلرها
مشخصات فنی ماژول CH376S
| Feature | Specification |
|---|---|
| ولتاژ کاری | 3.3V تا 5V |
| پشتیبانی از USB | سازگار با USB 2.0 (سرعت کامل 12Mbps و سرعت پایین 1.5Mbps) |
| رابط ارتباطی | SPI، UART (سریال ناهمزمان) و موازی 8 بیتی |
| سیستم فایل داخلی | پشتیبانی از FAT12، FAT16 و FAT32 |
| حافظه‌های پشتیبانی‌شده | فلش درایوهای USB، هارد دیسک‌های USB، کارت‌های SD، MMC و TF |
| قابلیت‌ها | خواندن/نوشتن فایل‌ها، ایجاد/حذف فایل و پوشه، جستجوی فایل‌ها، پشتیبانی از نام‌های طولانی |
| ابعاد ماژول | تقریباً 47 × 27 میلی‌متر |
