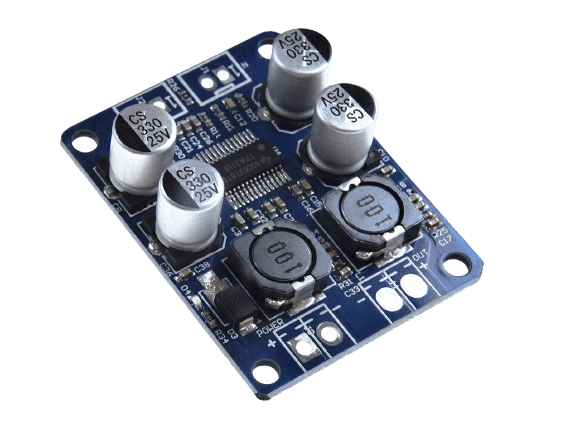

ماژول 60 وات TPA3118 آمپلی فایر
نقد و بررسی
ماژول 60 وات TPA3118 آمپلی فایرماژول آمپلی‌فایر 60 وات TPA3118
ماژول آمپلی‌فایر TPA3118 یک تقویت‌کننده کلاس D با توان 60 وات است که به دلیل بازدهی بالا و مصرف کم، گزینه‌ای عالی برای پروژه‌های صوتی می‌باشد. این ماژول از چیپ TPA3118 شرکت Texas Instruments استفاده می‌کند و قابلیت تقویت استریو و مونو را دارد.
🔹 نحوه اتصال ماژول آمپلی‌فایر 60W TPA3118
📌 وسایل مورد نیاز
- ماژول TPA3118 60W
- بلندگو 4Ω یا 8Ω
- آداپتور 12V یا 24V با حداقل 3A
- کابل AUX یا ماژول بلوتوث برای ورودی صدا
📌 سیم‌کشی اتصالات
1️⃣ تغذیه:
- پایه VCC را به 12V-24V DC متصل کنید.
- پایه GND را به منفی تغذیه وصل کنید.
2️⃣ اتصال بلندگو:
- پایه SPK+ را به پایه مثبت بلندگو وصل کنید.
- پایه SPK- را به پایه منفی بلندگو وصل کنید.
3️⃣ ورودی صدا (AUX):
- پایه INL را به سیم چپ جک 3.5mm وصل کنید.
- پایه INR را به سیم راست جک 3.5mm وصل کنید.
- پایه GND را به زمین جک 3.5mm متصل کنید.
✅ نکته: اگر از ماژول بلوتوث صوتی استفاده می‌کنید، خروجی ماژول بلوتوث را به ورودی INL و INR متصل کنید.
🔹 کاربردهای ماژول TPA3118
✅ سیستم‌های صوتی پرتابل و اسپیکرهای بلوتوثی
✅ تقویت صدای کامپیوتر و تلویزیون
✅ مدارهای تقویت صدای خودرو
✅ استفاده در پروژه‌های آردوینو و رزبری‌پای
✅ ساخت آمپلی‌فایرهای DIY و تقویت‌کننده‌های خانگی
🔹 نکات مهم هنگام استفاده از ماژول
1️⃣ از منبع تغذیه مناسب استفاده کنید: برای خروجی حداکثر توان 60 وات، به آداپتور 24V و حداقل 3A نیاز دارید.
2️⃣ از هیت‌سینک استفاده کنید: در صورت استفاده در توان بالا، یک هیت‌سینک روی چیپ TPA3118 نصب کنید تا دما کنترل شود.
3️⃣ از کابل‌های ضخیم برای بلندگوها استفاده کنید: سیم‌های نازک ممکن است باعث افت کیفیت و قدرت صدا شوند.
4️⃣ از فیلترهای LC در خروجی استفاده کنید: برای بهبود کیفیت صدا و کاهش نویز در برخی موارد، می‌توان یک فیلتر LC در خروجی بلندگو استفاده کرد.
5️⃣ حفاظت از اتصال کوتاه: هنگام اتصال بلندگو دقت کنید که اتصال کوتاه رخ ندهد، زیرا ممکن است مدار آسیب ببیند.
🔹 نتیجه‌گیری
ماژول آمپلی‌فایر 60 وات TPA3118 یک گزینه عالی برای پروژه‌های صوتی پرقدرت و کم‌مصرف است. این ماژول از کلاس D بوده که گرمای کمتری تولید می‌کند و مناسب بلندگوهای 4Ω و 8Ω است. با اتصال به ماژول بلوتوث، آردوینو یا رزبری‌پای، می‌توان یک اسپیکر هوشمند و پرقدرت ایجاد کرد. 🎶🔊
| Feature | Specification |
|---|---|
| نوع چیپ تقویت‌کننده | TPA3118 |
| توان خروجی | 60 وات (در 4Ω) |
| ولتاژ کاری | 8V تا 24V DC |
| محدوده امپدانس بلندگو | 4Ω – 8Ω |
| جریان مصرفی | حدود 3 آمپر در حداکثر توان |
| نوع تقویت‌کننده |
کلاس D
|
| تعداد کانال‌ها | تک کانال (Mono) |
