ماژول OLED 0.96INCH BLUE&YELLOW WITH SPI
207,400 تومان
بازخورد درباره این کالا

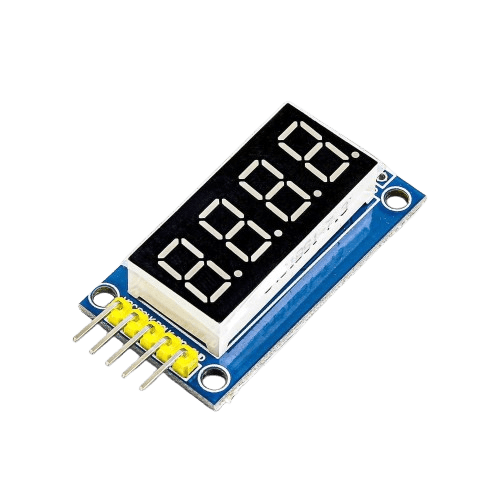

ماژول نمایشگر 7segment
ماژول نمایشگر 7segment
آیا قیمت مناسب تری سراغ دارید؟
محصولات مشابه
نقد و بررسی
ماژول نمایشگر 7segmentماژول نمایشگر 7Segment
معرفی ماژول 7Segment
نمایشگر سون سگمنت (7-Segment Display) یکی از پرکاربردترین نمایشگرهای دیجیتالی است که برای نمایش اعداد و برخی حروف در پروژه‌های الکترونیکی و میکروکنترلری استفاده می‌شود. این نمایشگرها در انواع یک رقمی (Single Digit)، چند رقمی (Multi Digit) و دارای درایور داخلی عرضه می‌شوند و قابلیت نمایش اطلاعات را با مصرف انرژی کم و خوانایی بالا فراهم می‌کنند.
انواع نمایشگرهای 7Segment
نمایشگر 7Segment تک‌رقمی: برای نمایش اعداد 0 تا 9 و چندین کاراکتر خاص- نمایشگر 7Segment چندرقمی: شامل 2، 3، 4 یا 8 رقمی برای نمایش مقادیر بزرگ‌تر
- نوع کاتد مشترک (Common Cathode): تمام LEDها به GND مشترک متصل‌اند
- نوع آند مشترک (Common Anode): تمام LEDها به VCC مشترک متصل‌اند
- ماژول 7Segment با درایور داخلی (مثل MAX7219): نیاز به اتصالات کمتر و برنامه‌نویسی آسان‌تر
نحوه عملکرد نمایشگر 7Segment
هر عدد یا حرف در نمایشگر 7 سگمنت از 7 LED مستقل تشکیل شده که با روشن و خاموش شدن، الگوی خاصی را نمایش می‌دهند. این 7 بخش شامل:
A, B, C, D, E, F, G هستند. برخی مدل‌ها یک نقطه (DP) نیز دارند.
استفاده از نمایشگر 7Segment با درایور MAX7219
برای ماژول 4 رقمی 7Segment با درایور MAX7219، فقط 3 پایه به آردوینو متصل می‌شود و کدنویسی بسیار ساده‌تر است.
جمع‌بندی
نمایشگر 7Segment یکی از بهترین گزینه‌ها برای نمایش اعداد در پروژه‌های الکترونیکی است. انواع مختلفی از جمله تک‌رقمی، چندرقمی، آند مشترک و کاتد مشترک وجود دارد. می‌توان از درایور MAX7219 برای اتصال ساده‌تر و نمایش چندرقمی استفاده کرد.
| Feature | Specification |
|---|---|
| ولتاژ کاری | 3.3V ~ 5V (بسته به نوع) |
| نوع اتصالات | مستقیم یا از طریق درایور مثل MAX7219 |
| سطح منطقی | 3.3V / 5V |
| نوع LED | کاتد مشترک (CC) / آند مشترک (CA) |
| جریان مصرفی | 5mA ~ 20mA برای هر سگمنت |
| رابط ارتباطی (برای مدل‌های دارای درایور) |
SPI / I2C
|
